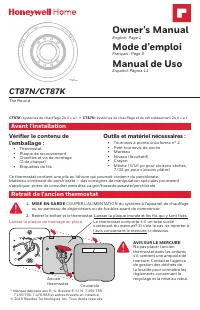

M37778 CT87N/CT87K The Round ® M37998 Owner’s Manual English: Page 1 Mode d’emploi Français : Page 6 Manual de Uso Español: Página 11 Vérifier le contenu de l'emballage : • Thermostat • Plaque de recouvrement • Chevilles et vis de montage (2 de chaque) • Étiquettes de fils Outils et matériel nécessa...

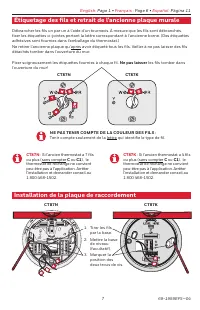

English: Page 1 • Français : Page 6 • Español: Página 11 7 69-1959EFS—04 Étiquetage des fils et retrait de l'ancienne plaque murale Fixer soigneusement les étiquettes fournies à chaque fil. Ne pas laisser les fils tomber dans l’ouverture du mur! Installation de la plaque de raccordement Débrancher l...

CT87N/CT87K • Mode d’emploi 69-1959EFS—04 8 Plaque de recouvrement en option Base du thermostat 1. Percer des trous aux endroits marqués au crayon (3/16 po pour les cloisons sèches, 7/32 po pour le plâtre). 2. Enfoncer les chevilles avec un marteau jusqu'à ce qu'elles soient de niveau avec le mur. 3...

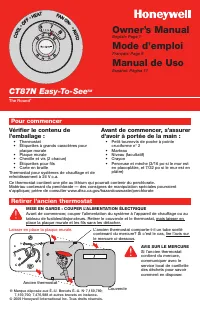

Vérifier le contenu de l’emballage : • Thermostat • Étiquettes à grands caractères pour plaque murale • Plaque murale • Cheville et vis (2 chacun) • Étiquettes pour fils • Carte en braille Thermostat pour systèmes de chauffage et de refroidissement à 24 V c.a. Avant de commencer, s’assurer d’avoir à...

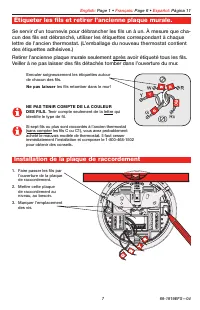

English: Page 1 • Français: Page 6 • Español: Página 11 7 69-1919EFS—04 1. Faire passer les fils par l’ouverture de la plaque de raccordement. 2. Mettre cette plaque de raccordement au niveau, au besoin. 3. Marquer l’emplacement des vis. Étiqueter les fils et retirer l’ancienne plaque murale. Enroul...

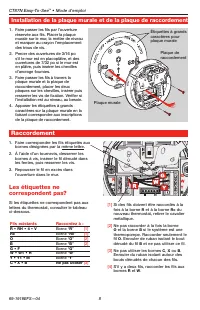

CT87N Easy-To-See TM • Mode d’emploi 69-1919EFS—04 8 1. Faire correspondre les fils étiquetés aux bornes désignées par la même lettre. 2. À l’aide d’un tournevis, desserrer les bornes à vis, insérer le fil dénudé dans les fentes, puis resserrer les vis. 3. Repousser le fil en excès dans l’ouverture ...
