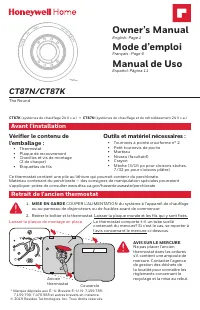

Page 4 – Vérifier le contenu de; Retrait de l'ancien thermostat

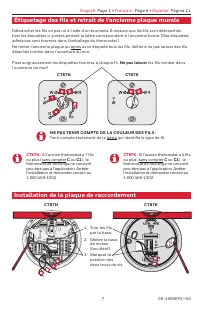

Page 5 – Étiquetage des fils et retrait de l'ancienne plaque murale; Installation de la plaque de raccordement

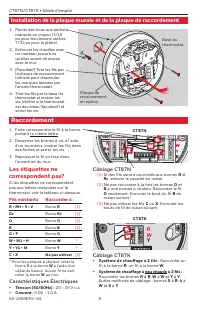

Page 6 – Installation de la plaque murale et de la plaque de raccordement; Les étiquettes ne; Fils existants; Raccordement; Caractéristiques Électriques

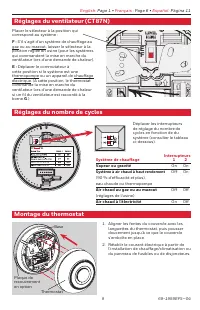

Page 7 – Réglages du nombre de cycles; Montage du thermostat

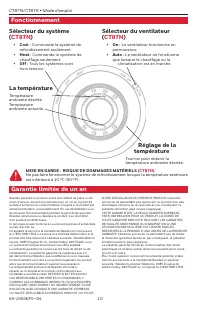

Page 8 – Garantie limitée de un an; Sélecteur du ventilateur; Fonctionnement
Page 9 – Lista de comprobación previa a la instalación; Owner’s Manual; Remueva su viejo termostato
Page 10 – Rotule los cables y retire la vieja placa de montaje; Repérez la position de montage
Page 11 – Instalación de placa de montaje; Cableado CT87N; Cableado CT87K; ¿Los rótulos no coinciden?; Cables existentes; Conecte los cables; Regímenes eléctricos
Page 12 – Interruptor del ventilador; Instrucciones de funcionamiento; Ajuste de temperatura; POLIZA DE GARANTIA

Chargement du manuel

Owner’s Manual

English: Page 1

Mode d’emploi

Français : Page 6

Manual de Uso

Español: Página 11

CT87N/CT87K

The Round

® U.S. Registered Trademark. U.S. Patents 7,159,789;

7,159,790; 7,476,988 and other patents pending.

M37778

69-1959EFS-04

The Round

CAUTION

TURN OFF POWER to system at the furnace, or at the fuse/circuit

breaker panel before you begin.

2. Remove cover and thermostat, but leave wallplate with wires attached.

MERCURY NOTICE

If your old thermostat contains

mercury, contact your local waste

management authority for proper

disposal instructions.

Is there a sealed tube containing

mercury? If so, see mercury notice

below.

Leave wallplate in place.

Old thermostat

Cover

Check package contents:

• Thermostat

• Coverplate

• Wall anchors & screws (2 each)

• Wire labels

Before you begin, make sure

you have:

• No. 2 Phillips & small pocket

screwdrivers

• Hammer

• Level (optional)

• Pencil

• Drill and bit (3/16” for drywall, 7/32”

for plaster)

Getting started

Remove your old thermostat

CT87K

(24 Vac heating systems) •

CT87N

(24 Vac heating and cooling systems)

This thermostat contains a Lithium battery which

may contain Perchlorate material.

Perchlorate Material—special handling may apply,

See www.dtsc.ca.gov/hazardouswaste/perchlorate
