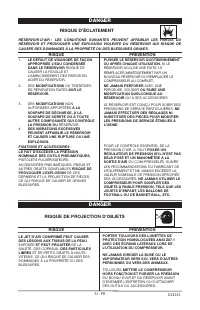

31- FR D24563 RISQUE D’ÉCLATEMENT RÉSERVOIR D’AIR : LES CONDITIONS SUIVANTES PEUVENT AFFAIBLIR LES PAROIS DURÉSERVOIR ET PROVOQUER UNE EXPLOSION VIOLENTE DU RÉSERVOIR QUI RISQUE DECAUSER DES DOMMAGES À LA PROPRIÉTÉ OU DES BLESSURES GRAVES. 1. LE DÉFAUT DE VIDANGER DE FAÇONAPPROPRIÉE L’EAU CONDENSÉED...

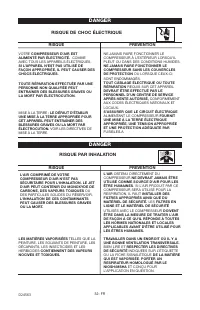

32- FR D24563 DANGER RISQUE DE CHOC ÉLECTRIQUE NE JAMAIS FAIRE FONCTIONNER LECOMPRESSEUR À L’EXTÉRIEUR LORSQU’ILPLEUT OU DANS DES CONDITIONS HUMIDES. NE JAMAIS FAIRE FONCTIONNER LECOMPRESSEUR SANS LES COUVERCLESDE PROTECTION OU LORSQUE CEUX-CI SONT ENDOMMAGÉS. TOUT CÂBLAGE ÉLECTRIQUE OU TOUTERÉPARAT...

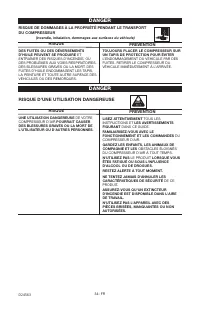

34- FR D24563 DANGER RISQUE D'UNE UTILISATION DANGEREUSE UNE UTILISATION DANGEREUSE DE VOTRE COMPRESSEUR D'AIR POURRAIT CAUSER DES BLESSURES GRAVES OU LA MORT DEL'UTILISATEUR OU D'AUTRES PERSONNES. PRÉVENTION RISQUE LISEZ ATTENTIVEMENT TOUS LES INSTRUCTIONS ET LES AVERTISSEMENTS FIGURANT DANS CE GUI...

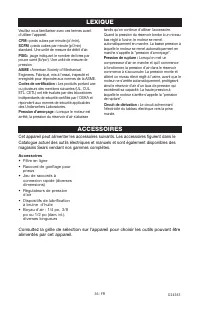

35- FR D24563 LEXIQUE Veuillez vous familiariser avec ces termes avantd'utiliser l'appareil. CFM : pieds cubes par minute (pi 3 /min) . SCFM : pieds cubes par minute (pi 3 /min) standard. Une unité de mesure de débit d'air. PSIG: jauge indiquant le nombre de livres par pouce carré (lb/po 2 ). Une un...

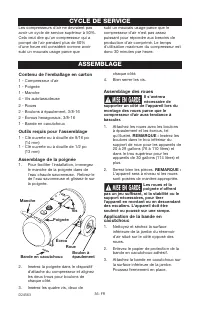

36- FR D24563 Assemblage de la poignée 1. Pour faciliter l'installation, immergezle manche de la poignée dans del'eau chaude savonneuse. Retirez-lede l'eau savonneuse et glissez-le surla poignée. 2. Insérez la poignée dans le dispositif d'attache du compresseur et alignezles deux trous pour boulons ...

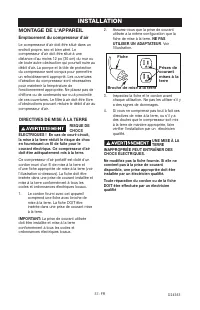

37- FR D24563 2. Assurez-vous que la prise de courantutilisée a la même configuration que lafiche de mise à la terre. NE PAS UTILISER UN ADAPTATEUR . Voir l'illustration. 3. Inspectez la fiche et le cordon avantchaque utilisation. Ne pas les utiliser s'il ya des signes de dommages. 4. Si vous ne com...

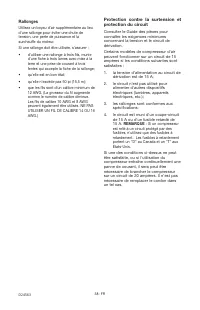

38- FR D24563 Rallonges Utilisez un boyau d'air supplémentaire au lieud'une rallonge pour éviter une chute detension, une perte de puissance et lasurchauffe du moteur. Si une rallonge doit être utilisée, s'assurer : • d'utiliser une rallonge à trois fils, munied'une fiche à trois lames avec mise à l...

39- FR D24563 Manomètre du réservoir : Le manomètre du réservoir indique la pression d'air enréserve dans le réservoir. Régulateur : Le régulateur contrôle la pression d'air indiqué sur le manomètrede sortie. Tirez le bouton et tournez-ledans le sens des aiguilles d'une montrepour augmenter la press...

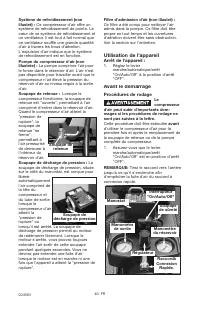

40- FR D24563 Avant le démarrage Procédures de rodage Lecompresseur d'air peut subir d'importants dom-mages si les procédures de rodage nesont pas suivies à la lettre. Cette procédure doit être exécutée avant d'utiliser le compresseur d'air pour lapremière fois et après le remplacement dela soupape ...

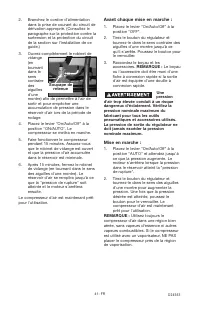

41- FR D24563 2. Branchez le cordon d'alimentationdans la prise de courant du circuit dedérivation approprié. (Consultez leparagraphe sur la protection contre lasurtension et la protection du circuitde la section sur l'installation de ceguide.) 3. Ouvrez complètement le robinet devidange(entournantd...

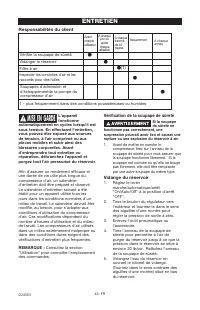

42- FR D24563 REMARQUE : Consultez la section "Utilisation" pour connaître l'emplacementdes commandes. Afin d'assurer un rendement efficace etune durée de vie utile plus longue ducompresseur d'air, un calendrierd'entretien doit être préparé et observé.Le calendrier d'entretien suivant a étéé...

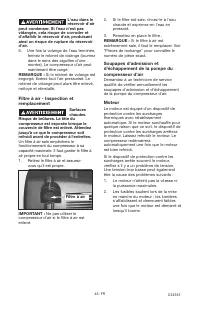

43- FR D24563 Filtre à air - Inspection etremplacement Surfaceschaudes. Risque de brûlures. La tête ducompresseur est exposée lorsque lecouvercle de filtre est enlevé. Attendezjusqu'à ce que le compresseur soitrefroidi avant de procéder à l'entretien. Un filtre à air sale empêchera lefonctionnement ...

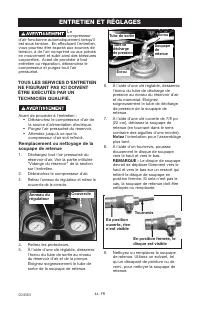

44- FR D24563 6. À l'aide d'une clé réglable, desserrezl'écrou du tube de décharge depression au niveau du réservoir d'airet du manostat. Éloignezsoigneusement le tube de déchargede pression de la soupape deretenue. 7. À l'aide d'une clé ouverte de 7/8 po(22 cm), dévissez la soupape deretenue (en to...

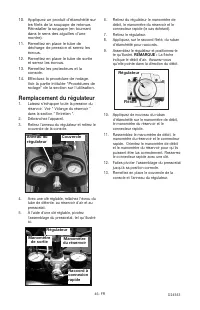

45- FR D24563 6. Retirez du régulateur le manomètre dedébit, le manomètre du réservoir et leconnecteur rapide (le cas échéant). 7. Retirez le régulateur. 8. Appliquez, sur le raccord fileté, du ruband'étanchéité pour raccords. 9. Assemblez le régulateur et positionnez-lete qu'illustré. REMARQUE : La...

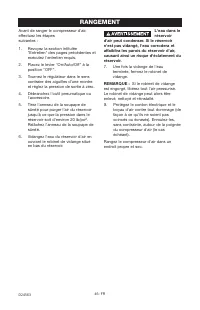

46- FR D24563 RANGEMENT Avant de ranger le compresseur d'air,effectuez les étapessuivantes : 1. Revoyez la section intitulée"Entretien" des pages précédentes etexécutez l'entretien requis. 2. Placez le levier "On/Auto/Off" à laposition "OFF". 3. Tournez le régulateur dans le ...

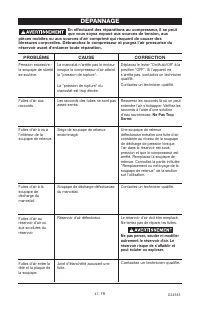

47- FR D24563 DÉPANNAGE En effectuant des réparations au compresseur, il se peutque vous soyez exposé aux sources de tension, aux pièces mobiles ou aux sources d'air comprimé qui risquent de causer desblessures corporelles. Débranchez le compresseur et purgez l'air pressurisé duréservoir avant d'ent...
