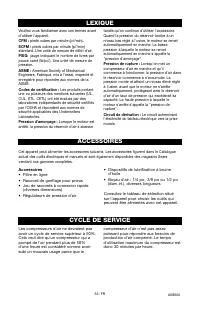

33- FR A08600 Veuillez vous familiariser avec ces termes avantd'utiliser l'appareil. CFM : pieds cubes par minute (pi 3 /min) . SCFM : pieds cubes par minute (pi 3 /min) standard. Une unité de mesure de débit d'air. PSIG: jauge indiquant le nombre de livres par pouce carré (lb/po 2 ). Une unité de m...

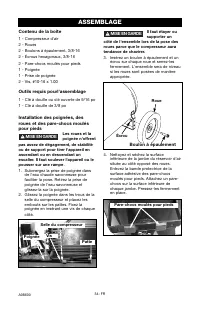

34- FR A08600 ASSEMBLAGE Contenu de la boîte 1 - Compresseur d'air 2 - Roues 2 - Boulons à épaulement, 3/8-16 2 - Écrous hexagonaux, 3/8-16 2 - Pare-chocs moulés pour pieds 1 - Poignée 1 - Prise de poignée 2 - Vis, #10-16 x 1.00 Outils requis pourl'assemblage 1 - Clé à douille ou clé ouverte de 9/16...

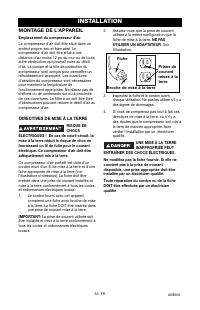

35- FR A08600 2. Assurez-vous que la prise de courantutilisée a la même configuration que lafiche de mise à la terre. NE PAS UTILISER UN ADAPTATEUR . Voir l'illustration. 3. Inspectez la fiche et le cordon avantchaque utilisation. Ne pas les utiliser s'il y ades signes de dommages. 4. Si vous ne com...

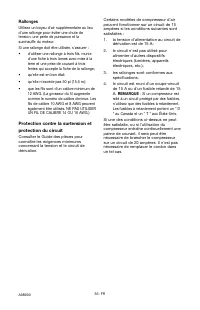

36- FR A08600 Rallonges Utilisez un boyau d'air supplémentaire au lieud'une rallonge pour éviter une chute detension, une perte de puissance et lasurchauffe du moteur. Si une rallonge doit être utilisée, s'assurer : • d'utiliser une rallonge à trois fils, munied'une fiche à trois lames avec mise à l...

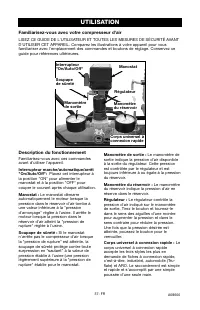

37- FR A08600 Manomètre de sortie : Le manomètre de sortie indique la pression d'air disponibleà la sortie du régulateur. Cette pressionest contrôlée par le régulateur et esttoujours inférieure à ou égale à la pressiondu réservoir. Manomètre du réservoir : Le manomètre du réservoir indique la pressi...

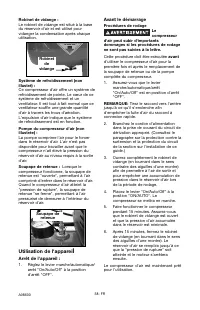

38- FR A08600 Robinet de vidange : Le robinet de vidange est situé à la basedu réservoir d'air et est utilisé pourvidanger la condensation après chaqueutilisation. Système de refroidissement (nonillustré) : Ce compresseur d'air offre un système derefroidissement de pointe. Le cœur de cesystème de re...

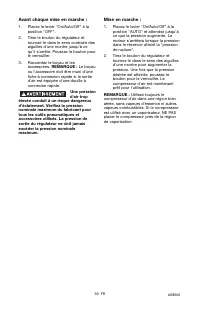

39- FR A08600 Mise en marche : 1. Placez le levier "On/Auto/Off" à laposition "AUTO" et attendez jusqu'àce que la pression augmente. Lemoteur s'arrêtera lorsque la pressiondans le réservoir atteint la "pressionde rupture". 2. Tirez le bouton du régulateur ettournez-le dans le...

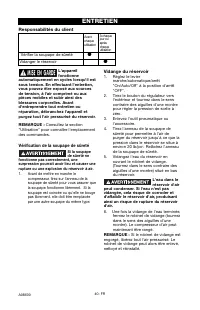

40- FR A08600 ENTRETIEN Responsabilités du client ● ● Vérifier la soupape de sûreté Vidanger le réservoir À chaquejour ouaprèschaque utilisation Avantchaqueutilisation REMARQUE : Consultez la section "Utilisation" pour connaître l'emplacementdes commandes. L'appareilfonctionne automatiquemen...

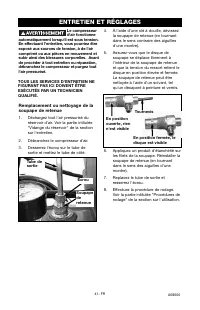

41- FR A08600 4. À l'aide d'une clé à douille, dévissezla soupape de retenue (en tournantdans le sens contraire des aiguillesd'une montre). 5. Assurez-vous que le disque desoupape se déplace librement àl'intérieur de la soupape de retenueet que la tension du ressort retient ledisque en position élev...

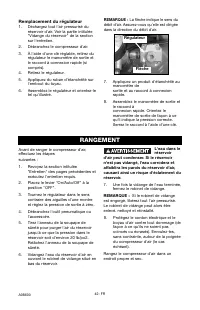

42- FR A08600 REMARQUE : La flèche indique le sens du débit d'air. Assurez-vous qu'elle est dirigéedans la direction du débit d'air. 7. Appliquez un produit d'étanchéité aumanomètre de sortie et au raccord à connexionrapide. 8. Assemblez le manomètre de sortie etle raccord à connexion rapide. Orient...

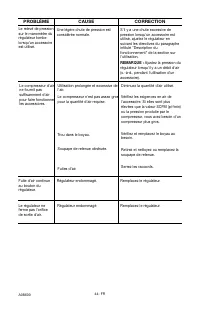

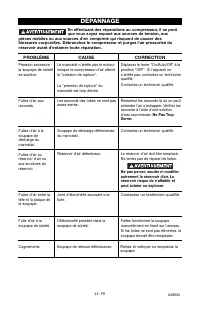

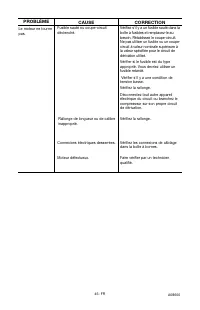

43- FR A08600 DÉPANNAGE En effectuant des réparations au compresseur, il se peutque vous soyez exposé aux sources de tension, aux pièces mobiles ou aux sources d'air comprimé qui risquent de causer desblessures corporelles. Débranchez le compresseur et purgez l'air pressurisé duréservoir avant d'ent...
