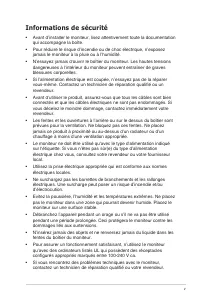

v Informations de sécurité • Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte. • Pour réduire le risque d’incendie ou de choc électrique, n’exposez jamais le moniteur à la pluie ou à l’humidité. • N’essayez jamais d’ouvrir le boîtier du moniteur. Les ...

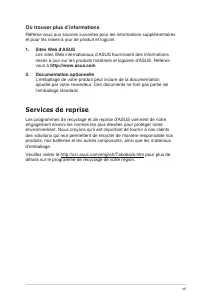

vii Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. 1. Sites Web d'ASUS Les sites Web internationaux d'ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d'ASU...

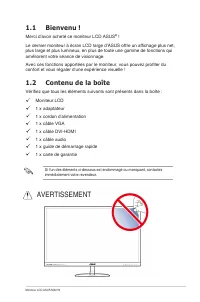

1-1 Moniteur LCD ASUS MX279 1.1 Bienvenu ! Merci d’avoir acheté ce moniteur LCD ASUS ® ! Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus net, plus large et plus lumineux, en plus de toute une gamme de fonctions qui améliorent votre séance de visionnage.Avec ces fonctions apporté...

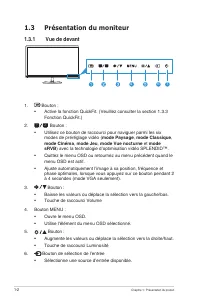

1-2 Chapitre 1 : Présentation du produit 1.3 Présentation du moniteur 1.3.1 Vue de devant 7 4 6 1. Bouton : • Active la fonction QuickFit. (Veuillez consulter la section 1.3.3 Fonction QuickFit.) 2. Bouton : • Utilisez ce bouton de raccourci pour naviguer parmi les six modes de préréglage vidéo ( mo...

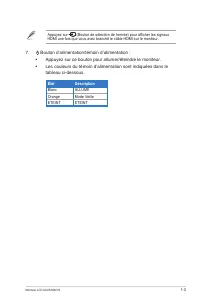

1-3 Moniteur LCD ASUS MX279 Appuyez sur (Bouton de sélection de l’entrée) pour afficher les signaux HDMI une fois que vous avez branché le câble HDMI sur le moniteur. 7. Bouton d’alimentation/témoin d’alimentation : • Appuyez sur ce bouton pour allumer/éteindre le moniteur. • Les couleurs du témoin ...

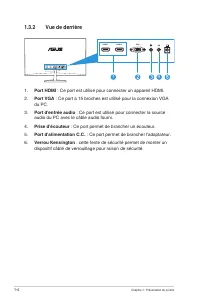

1-4 Chapitre 1 : Présentation du produit 1.3.2 Vue de derrière VGA HDMI-2 HDMI-1 VGA HDMI-2 HDMI-1 4 1. Port HDMI : Ce port est utilisé pour connecter un appareil HDMI. 2. Port VGA : Ce port à 15 broches est utilisé pour la connexion VGA du PC. 3. Port d'entrée audio : Ce port est utilisé pour conne...

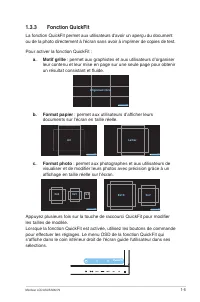

1-5 Moniteur LCD ASUS MX279 1.3.3 Fonction QuickFit La fonction QuickFit permet aux utilisateurs d'avoir un aperçu du document ou de la photo directement à l'écran sans avoir à imprimer de copies de test. Pour activer la fonction QuickFit : a. Motif grille : permet aux graphistes et aux utilisateurs...

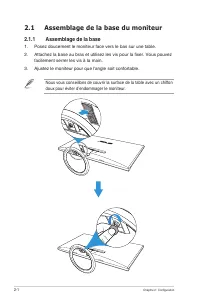

2-1 Chapitre 2 : Configuration 2.1 Assemblage de la base du moniteur 2.1.1 Assemblage de la base 1. Posez doucement le moniteur face vers le bas sur une table.2. Attachez la base au bras et utilisez les vis pour la fixer. Vous pouvez facilement serrer les vis à la main. 3. Ajustez le moniteur pour q...

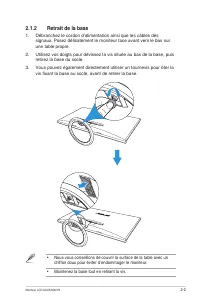

2-2 Moniteur LCD ASUS MX279 2.1.2 Retrait de la base 1. Débranchez le cordon d’alimentation ainsi que les câbles des signaux. Posez délicatement le moniteur face avant vers le bas sur une table propre. 2. Utilisez vos doigts pour dévissez la vis située au bas de la base, puis retirez la base du socl...

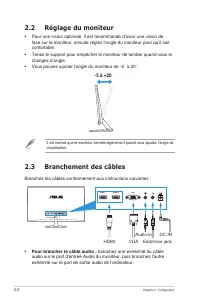

2-3 Chapitre 2 : Configuration 2.2 Réglage du moniteur • Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable. • Tenez le support pour empêcher le moniteur de tomber quand vous le changez d’angle. • Vou...

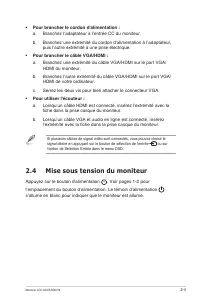

2-4 Moniteur LCD ASUS MX279 • Pour brancher le cordon d'alimentation : a. Branchez l’adaptateur à l’entrée CC du moniteur.b. Branchez une extrémité du cordon d’alimentation à l’adaptateur, puis l’autre extrémité à une prise électrique. • Pour brancher le câble VGA/HDMI : a. Branchez une extrémité du...

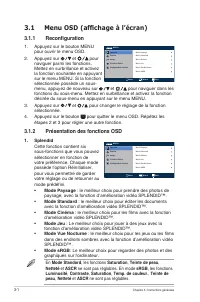

3-1 Chapitre 3 : Instructions générales 3.1 Menu OSD (affichage à l’écran) 3.1.1 Reconfiguration 1. Appuyez sur le bouton MENU pour ouvrir le menu OSD. 2. Appuyez sur et pour naviguer parmi les fonctions. Mettez en surbrillance et activez la fonction souhaitée en appuyant sur le menu MENU. Si la fon...

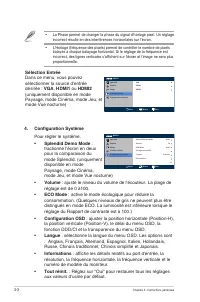

3-3 Chapitre 3 : Instructions générales • La Phase permet de changer la phase du signal d’horloge pixel. Un réglage incorrect résulte en des interférences horizontales sur l’écran. • L'Horloge (fréquence des pixels) permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le ...

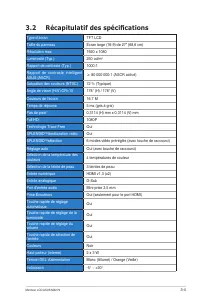

3-4 Moniteur LCD ASUS MX279 3.2 Récapitulatif des spécifications Type d’écran TFT LCD Taille du panneau Écran large (16:9) de 27" (68,6 cm) Résolution max. 1920 x 1080 Luminosité (Typ.) 250 cd/m 2 Rapport de contraste (Typ.) 1000:1 Rapport de contraste intelligent ASUS (ASCR) ≥ 80 000 000:1 (ASC...

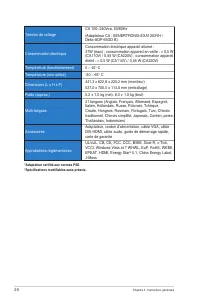

3-5 Chapitre 3 : Instructions générales Tension de voltage CA 100~240Vca, 50/60Hz(Adaptateur CA : EENERTRONIX-EXA1203YH / Delta-ADP-65GD B) Consommation électrique Consommation électrique appareil allumé : 37W (max) ; consommation appareil en veille : < 0,5 W (CA110V) / 0,55 W (CA220V) ; consomma...

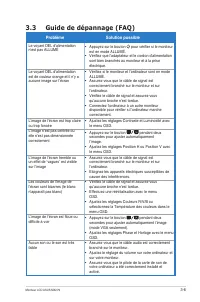

3-6 Moniteur LCD ASUS MX279 3.3 Guide de dépannage (FAQ) Problème Solution possible Le voyant DEL d'alimentation n’est pas ALLUMÉ • Appuyez sur le bouton pour vérifier si le moniteur est en mode ALLUMÉ. • Vérifiez que l’adaptateur et le cordon d’alimentation sont bien branchés au moniteur et à la pr...

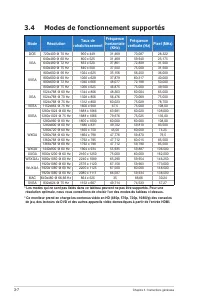

3-7 Chapitre 3 : Instructions générales 3.4 Modes de fonctionnement supportés Mode Résolution Taux de rafraîchissement Fréquence horizontale (KHz) Fréquence verticale (Hz) Pixel (MHz) DOS 720x400 @ 70 Hz 900 x 449 31,469 70,087 28,322 VGA 640x480 @ 60 Hz 800 x 525 31,469 59,940 25,175 640x480 @ 72 H...
