Asus VE228Q- Manuels

Asus VE228Q- Manuel d'utilisation en ligne au format PDF.

Manuels:

Manuel d'utilisation

Manuel d'utilisation Asus VE228Q

Résumé

Page 2 - Première édition V1

ii E6235 Première édition V1 Avril 2011 Copyright © 2011 ASUSTeK COMPUTER INC. Tous droits réservés. Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une l...

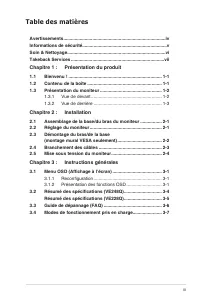

Page 3 - Table des matières; Chapitre 1 : Présentation du produit; Démontage du bras/de la base; Chapitre 3 : Instructions générales

iii Table des matières Avertissements.................................................................................ivInformations de sécurité...................................................................vSoin & Nettoyage ......................................................................

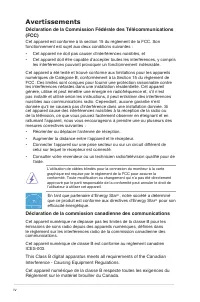

Page 4 - Avertissements; Déclaration de la Commission Fédérale des Télécommunications; Déclaration de la commission canadienne des communications; Interference - Causing Equipment Regulations.

iv Avertissements Déclaration de la Commission Fédérale des Télécommunications (FCC) Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : Cet appareil ne doit pas causer d’interférences nuisibles, et • Cet appareil doit être c...

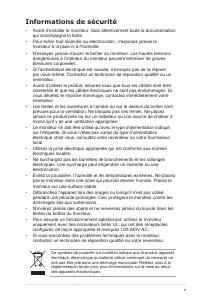

Page 5 - Informations de sécurité; connectés et que les câbles électriques ne sont pas endommagés. Si

v Informations de sécurité Avant d’installer le moniteur, lisez attentivement toute la documentation • qui accompagne la boîte.Pour éviter tout incendie ou électrocution, n'exposez jamais le • moniteur à la pluie ni à l'humidité.N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions •...

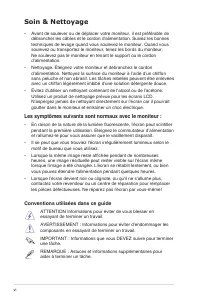

Page 6 - Les symptômes suivants sont normaux avec le moniteur :; Conventions utilisées dans ce guide

vi Soin & Nettoyage Avant de soulever ou de déplacer votre moniteur, il est préférable de • débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne s...

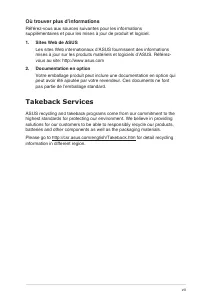

Page 7 - Où trouver plus d’informations; Référez-vous aux sources suivantes pour les informations; Sites Web de ASUS; peut avoir été ajoutée par votre revendeur. Ces documents ne font; Takeback Services; information in different region.

vii Où trouver plus d’informations Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel. Sites Web de ASUS 1. Les sites Web internationaux d’ASUS fournissent des informations mises à jour sur les produits matériels et logiciels d’AS...

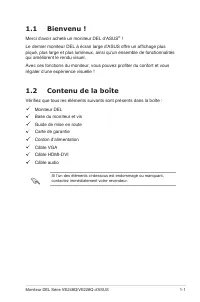

Page 8 - Contenu de la boîte

1-1 Moniteur DEL Série VE248Q/VE228Q d'ASUS 1.1 Bienvenu ! Merci d'avoir acheté un moniteur DEL d'ASUS ® ! Le dernier moniteur DEL à écran large d'ASUS offre un affichage plus piqué, plus large et plus lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu visuel. Avec ces fonctio...

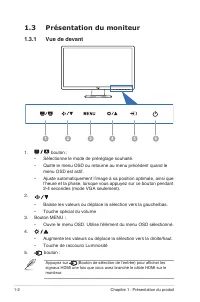

Page 9 - Présentation du moniteur; Vue de devant

1-2 Chapitre 1 : Présentation du produit 1.3 Présentation du moniteur 1.3.1 Vue de devant 1 2 6 4 3 5 1. bouton : Sélectionne le mode de préréglage souhaité. • Quitte le menu OSD ou retourne au menu précédent quand le • menu OSD est actif.Ajuste automatiquement l’image à sa position optimale, ainsi ...

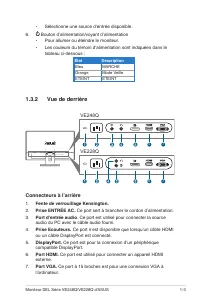

Page 10 - Vue de derrière; Connecteurs à l’arrière; Fente de verrouillage Kensington.

1-3 Moniteur DEL Série VE248Q/VE228Q d'ASUS Sélectionne une source d’entrée disponible. • 6. Bouton d’alimentation/voyant d’alimentation Pour allumer ou éteindre le moniteur. • Les couleurs du témoin d'alimentation sont indiquées dans le • tableau ci-dessous : État Description Bleu MARCHE Orange Mod...

Page 12 - moniteur; Réglage du moniteur

2-1 Moniteur DEL Série VE248Q/VE228Q d'ASUS 2.1 Assemblage de la base/du bras du moniteur Pour assembler la base du moniteur : Posez doucement le moniteur face à terre sur une table. 1. Assemblez la base et le bras en alignant les marques de flèche de la 2. base et du bras.Fixez la base au bras de s...

Page 13 - permettre un montage mural VESA.

2-2 Chapitre 2 : Installation 2.3 Démontage du bras/de la base (montage mural VESA seulement) La base/le bras amovible du moniteur a été spécialement conçu(e) pour permettre un montage mural VESA. Pour détacher la base/le bras : 1. Couchez le moniteur sur une table face vers le bas.2. Enlevez les bo...

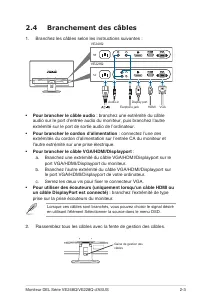

Page 14 - Branchement des câbles; Pour brancher le câble audio

2-3 Moniteur DEL Série VE248Q/VE228Q d'ASUS 2.4 Branchement des câbles Branchez les câbles selon les instructions suivantes : 1. VE248Q VE228Q VGA HDMI Earphone jack Audio-in Display port Pour brancher le câble audio • : branchez une extrémité du câble audio sur le port d’entrée audio du moniteur, p...

Page 15 - Mise sous tension du moniteur

2-4 Chapitre 2 : Installation 2.5 Mise sous tension du moniteur Appuyez sur le bouton d’alimentation . Voir page 1-2 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation sállume en bleu pour indiquer que le moniteur est allumé.

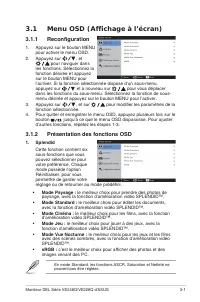

Page 16 - Présentation des fonctions OSD; Splendid

3-1 Moniteur DEL Série VE248Q/VE228Q d'ASUS 3.1 Menu OSD (Affichage à l’écran) 3.1.1 Reconfiguration Appuyez sur le bouton MENU 1. pour activer le menu OSD. Appuyez sur 2. , et pour naviguer dans les fonctions. Sélectionnez la fonction désirée et appuyez sur le bouton MENU pour l’activer. Si la fonc...

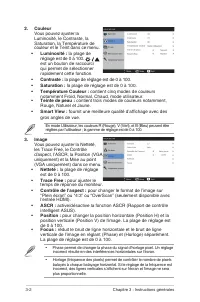

Page 17 - Température Couleur :; Image

3-2 Chapitre 3 : Instructions générales C 2. ouleur Vous pouvez ajuster la Luminosité, le Contraste, la Saturation, la Température de couleur et le Teint dans ce menu. Luminosité : • la plage de réglage est de 0 à 100. est un bouton de raccourci qui permet de sélectionner rapidement cette fonction. ...

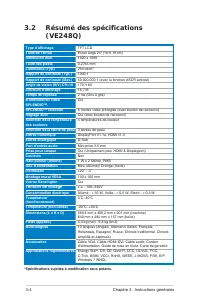

Page 19 - Résumé des spécifications; Tension de voltage

3-4 Chapitre 3 : Instructions générales 3.2 Résumé des spécifications (VE248Q) Type d’affichage TFT LCD Taille de l’écran Ecran large 24" (16:9, 61cm) Résolution max. 1920 x 1080 Taille des pixels 0,2765 mm Luminosité (Typ.) 250 cd/m 2 Rapport de contraste (Typ.) 1000:1 Rapport de contraste (Max...

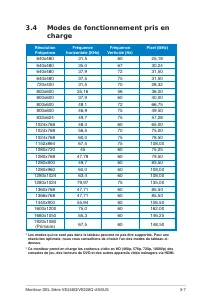

Page 22 - Résolution

3-7 Moniteur DEL Série VE248Q/VE228Q d'ASUS 3.4 Modes de fonctionnement pris en charge Résolution Fréquence Fréquence horizontale (KHz) Fréquence Verticale (Hz) Pixel (MHz) 640x480 31,5 60 25,18 640x480 35,0 67 30,24 640x480 37,9 72 31,50 640x480 37,5 75 31,50 720x400 31,5 70 28,32 800x600 35,16 56 ...
