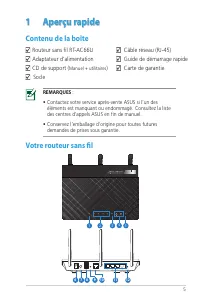

5 1 Aperçu rapide Votre routeur sans fil Contenu de la boîte REMARQUES : • Contactez votre service après-vente ASUS si l’un des éléments est manquant ou endommagé. Consultez la liste des centres d'appels ASUS en fin de manuel. • Conservez l'emballage d'origine pour toutes futures demandes de prises ...

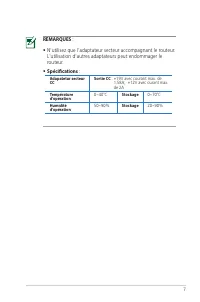

7 REMARQUES : • N'utilisez que l'adaptateur secteur accompagnant le routeur. L'utilisation d'autres adaptateurs peut endommager le routeur. • Spécifications : Adapatetur secteur CC Sortie CC : +19V avec courant max. de 1.58A; +12V avec ourant max. de 2A Température d’opération 0~40 o C Stockage 0~70...

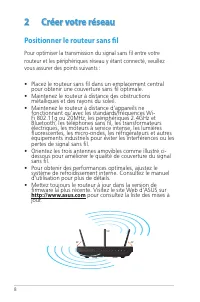

8 2 Créer votre réseau Positionner le routeur sans fil Pour optimiser la transmission du signal sans fil entre votre routeur et les périphériques réseau y étant connecté, veuillez vous assurer des points suivants : • Placez le routeur sans fil dans un emplacement central pour obtenir une couverture ...

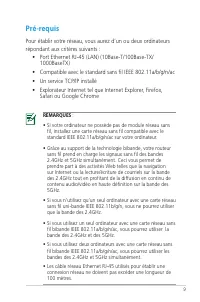

9 Pré-requis Pour établir votre réseau, vous aurez d’un ou deux ordinateurs répondant aux critères suivants : • Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX/ 1000BaseTX) • Compatible avec le standard sans fil IEEE 802.11a/b/g/n/ac • Un service TCP/IP installé • Explorateur Internet tel que Interne...

10 Configurer le routeur sans fil Connexion filaire IMPORTANT ! • Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau sans fil. • Avant toute chose, veuillez vous assurer des points suivants :...

11 2. À l’aide d’un câble réseau, connectez votre ordinateur au port réseau local (LAN) du routeur sans fil . IMPORTANT ! Vérifiez que la LED (voyant lumineux) de réseau local (LAN) clignote. 3 À l’aide d’un autre câble réseau, connectez votre modem au port réseau étendu (WAN) du routeur sans fil. 4...

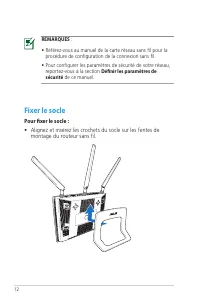

12 REMARQUES : • Référez-vous au manuel de la carte réseau sans fil pour la procédure de configuration de la connexion sans fil. • Pour configurer les paramètres de sécurité de votre réseau, reportez-vous à la section Définir les paramètres de sécurité de ce manuel. Fixer le socle Pour fixer le socl...

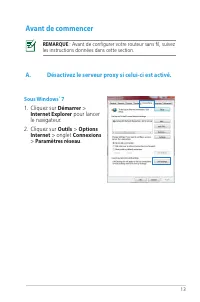

13 Avant de commencer A. Désactivez le serveur proxy si celui-ci est activé. Sous Windows ® 7 1. Cliquez sur Démarrer > Internet Explorer pour lancer le navigateur. 2. Cliquez sur Outils > Options Internet > onglet Connexions > Paramètres réseau . REMARQUE : Avant de configurer votre rou...

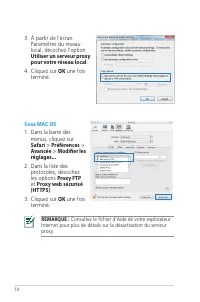

14 3. À partir de l’écran Paramètres du réseau local, décochez l’option Utiliser un serveur proxy pour votre réseau local . 4. Cliquez sur OK une fois terminé. Sous MAC OS 1. Dans la barre des menus, cliquez sur Safari > Préférences > Avancée > Modifier les réglages... 2. Dans la liste des ...

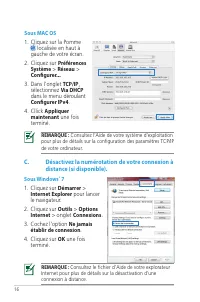

16 Sous MAC OS 1. Cliquez sur la Pomme localisée en haut à gauche de votre écran. 2. Cliquez sur Préférences Système > Réseau > Configurer... 3. Dans l’onglet TCP/IP , sélectionnez Via DHCP dans le menu déroulant Configurer IPv4 . 4. Cllick Appliquer maintenant une fois terminé. C. Désactivez ...

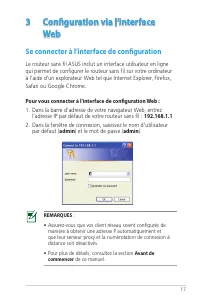

17 3 Configuration via l’interface Web Se connecter à l’interface de configuration Le routeur sans fil ASUS inclut un interface utilisateur en ligne qui permet de configurer le routeur sans fil sur votre ordinateur à l’aide d’un explorateur Web tel que Internet Explorer, Firefox, Safari ou Google Ch...

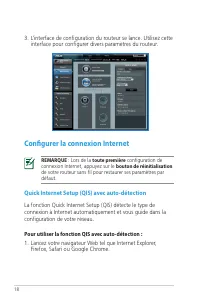

18 3. L’interface de configuration du routeur se lance. Utilisez cette interface pour configurer divers paramètres du routeur. Configurer la connexion Internet Quick Internet Setup (QIS) avec auto-détection La fonction Quick Internet Setup (QIS) détecte le type de connexion à Internet automatiquemen...

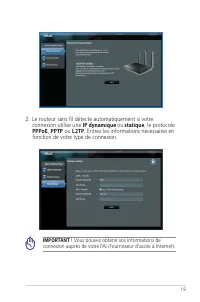

19 2. Le routeur sans fil détecte automatiquement si votre connexion utilise une IP dynamique ou statique , le protocole PPPoE , PPTP ou L2TP . Entrez les informations nécessaires en fonction de votre type de connexion. IMPORTANT ! Vous pouvez obtenir vos informations de connexion auprès de votre FA...

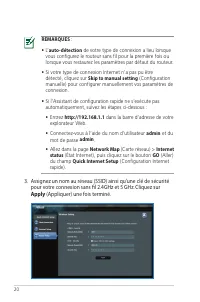

20 REMARQUES : • L’ auto-détection de votre type de connexion a lieu lorsque vous configurez le routeur sans fil pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur. • Si votre type de connexion Internet n'a pas pu être détecté, cliquez sur Skip to manual setting (Co...

21 4. Les paramètres de connexion Internet et sans fil apparaissent. Cliquez sur Next (Suivant) pour continuer. 5. Lisez le tutoriel de connexion réseau, puis une fois terminé cliquez sur Finish ( Terminé).

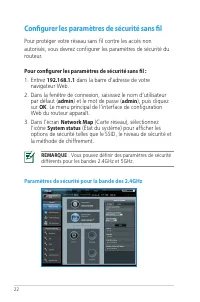

22 Configurer les paramètres de sécurité sans fil Pour protéger votre réseau sans fil contre les accès non autorisés, vous devrez configurer les paramètres de sécurité du routeur. Pour configurer les paramètres de sécurité sans fil : 1. Entrez 192.168.1.1 dans la barre d’adresse de votre navigateur ...

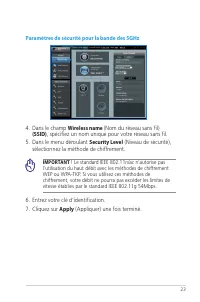

23 Paramètres de sécurité pour la bande des 5GHz 4. Dans le champ Wireless name (Nom du réseau sans fil) (SSID) , spécifiez un nom unique pour votre réseau sans fil. 5. Dans le menu déroulant Security Level (Niveau de sécurité), sélectionnez la méthode de chiffrement. IMPORTANT ! Le standard IEEE 80...

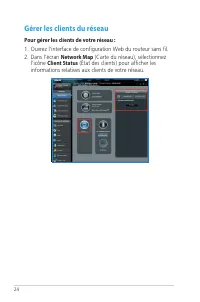

24 Gérer les clients du réseau Pour gérer les clients de votre réseau : 1. Ouvrez l’interface de configuration Web du routeur sans fil.2. Dans l’écran Network Map (Carte du réseau), sélectionnez l’icône Client Status (État des clients) pour afficher les informations relatives aux clients de votre ré...

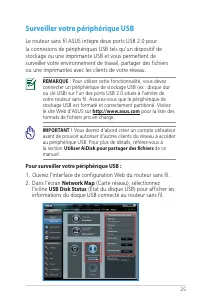

25 Surveiller votre périphérique USB Le routeur sans fil ASUS intègre deux ports USB 2.0 pour la connexions de périphériques USB tels qu’un dispositif de stockage ou une imprimante USB et vous permettent de surveiller votre environnement de travail, partager des fichiers ou une imprimantes avec les ...

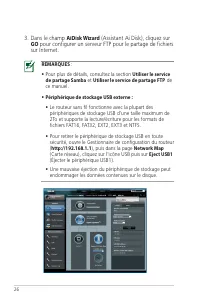

26 3. Dans le champ AiDisk Wizard (Assistant Ai Disk), cliquez sur GO pour configurer un serveur FTP pour le partage de fichiers sur Internet. REMARQUES : • Pour plus de détails, consultez la section Utiliser le service de partage Samba et Utiliser le service de partage FTP de ce manuel. • Périphéri...

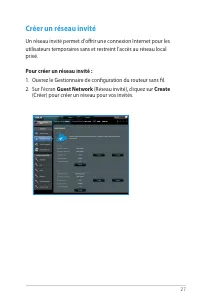

27 Créer un réseau invité Un réseau invité permet d’offrir une connexion Internet pour les utilisateurs temporaires sans et restreint l’accès au réseau local privé. Pour créer un réseau invité : 1. Ouvrez le Gestionnaire de configuration du routeur sans fil.2. Sur l’écran Guest Network (Réseau invit...

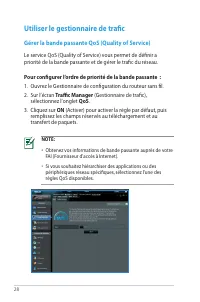

28 Utiliser le gestionnaire de trafic Gérer la bande passante QoS (Quality of Service) Le service QoS (Quality of Service) vous permet de définir a priorité de la bande passante et de gérer le trafic du réseau. Pour configurer l’ordre de priorité de la bande passante : 1. Ouvrez le Gestionnaire de c...

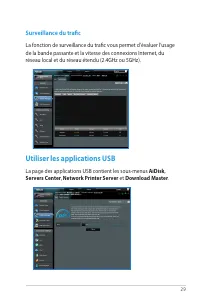

29 Surveillance du trafic La fonction de surveillance du trafic vous permet d’évaluer l’usage de la bande passante et la vitesse des connexions Internet, du réseau local et du réseau étendu (2.4GHz ou 5GHz). Utiliser les applications USB La page des applications USB contient les sous-menus AiDisk , ...

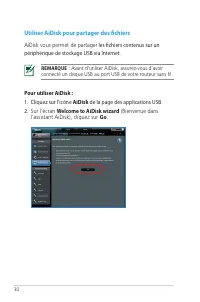

30 Utiliser AiDisk pour partager des fichiers AiDisk vous permet de partager les fichiers contenus sur un périphérique de stockage USB via Internet. REMARQUE : Avant d’utiliser AiDisk, assurez-vous d’avoir connecté un disque USB au port USB de votre routeur sans fil. Pour utiliser AiDisk : 1. Clique...

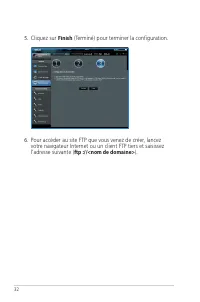

32 5. Cliquez sur Finish (Terminé) pour terminer la configuration . 6. Pour accéder au site FTP que vous venez de créer, lancez votre navigateur Internet ou un client FTP tiers et saisissez l’adresse suivante ( ftp ://<nom de domaine> ).

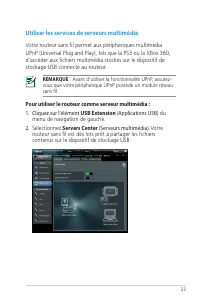

33 Utiliser les services de serveurs multimédia Votre routeur sans fil permet aux périphériques multimédia UPnP (Universal Plug and Play), tels que la PS3 ou la XBox 360, d’accéder aux fichiers multimédia stockés sur le dispositif de stockage USB connecté au routeur. REMARQUE : Avant d’utiliser la f...

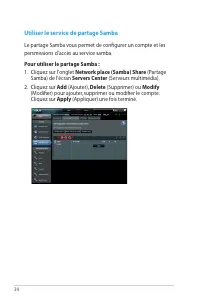

34 Utiliser le service de partage Samba Le partage Samba vous permet de configurer un compte et les persmissions d’accès au service samba. Pour utiliser le partage Samba : 1. Cliquez sur l’onglet Network place (Samba) Share (Partage Samba) de l’écran Servers Center (Serveurs multimédia). 2. Cliquez ...

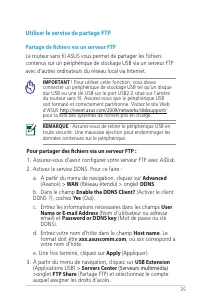

35 Pour partager des fichiers via un serveur FTP : 1. Assurez-vous d’avoir configurer votre serveur FTP avec AiDisk.2. Activez le service DDNS. Pour ce faire : a. À partir du menu de navigation, cliquez sur Advanced (Avancé) > WAN (Réseau étendu) > onglet DDNS . b. Dans le champ Enable the DDN...

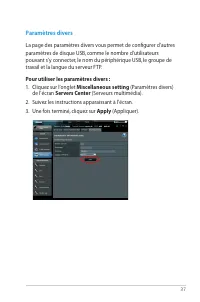

37 Paramètres divers La page des paramètres divers vous permet de configurer d’autres paramètres de disque USB, comme le nombre d’utilisateurs pouvant s’y connecter, le nom du périphérique USB, le groupe de travail et la langue du serveur FTP. Pour utiliser les paramètres divers : 1. Cliquez sur l’o...

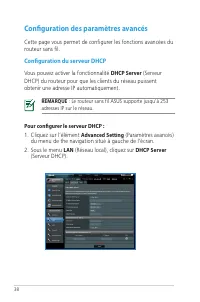

38 Configuration des paramètres avancés Cette page vous permet de configurer les fonctions avancées du routeur sans fil. Configuration du serveur DHCP Vous pouvez activer la fonctionnalité DHCP Server (Serveur DHCP) du routeur pour que les clients du réseau puissent obtenir une adresse IP automatiqu...

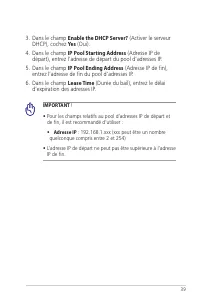

39 3. Dans le champ Enable the DHCP Server? (Activer le serveur DHCP), cochez Yes (Oui). 4. Dans le champ IP Pool Starting Address (Adresse IP de départ), entrez l’adresse de départ du pool d’adresses IP. 5. Dans le champ IP Pool Ending Address (Adresse IP de fin), entrez l’adresse de fin du pool d’...

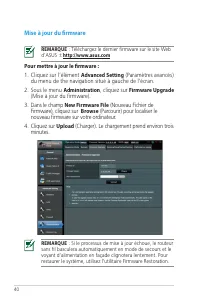

40 Pour mettre à jour le firmware : 1. Cliquez sur l’élément Advanced Setting (Paramètres avancés) du menu de the navigation situé à gauche de l’écran. 2. Sous le menu Administration , cliquez sur Firmware Upgrade (Mise à jour du firmware). 3. Dans le champ New Firmware File (Nouveau Fichier de Firm...

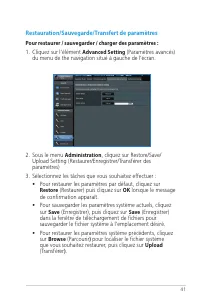

41 Restauration/Sauvegarde/Transfert de paramètres Pour restaurer / sauvegarder / charger des paramètres : 1. Cliquez sur l’élément Advanced Setting (Paramètres avancés) du menu de the navigation situé à gauche de l’écran. 2. Sous le menu Administration , cliquez sur Restore/Save/ Upload Setting (Re...

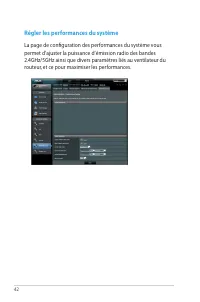

42 Régler les performances du système La page de configuration des performances du système vous permet d’ajuster la puissance d’émission radio des bandes 2.4GHz/5GHz ainsi que divers paramètres liés au ventilateur du routeur, et ce pour maximiser les performances.

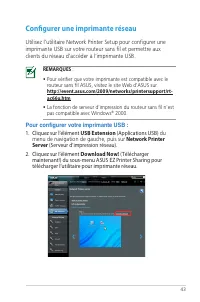

43 Configurer une imprimante réseau Utilisez l’utilitaire Network Printer Setup pour configurer une imprimante USB sur votre routeur sans fil et permettre aux clients du réseau d’accéder à l’imprimante USB. REMARQUES : • Pour vérifier que votre imprimante est compatible avec le routeur sans fil ASUS...

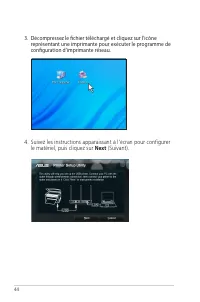

44 4. Suivez les instructions apparaissant à l’écran pour configurer le matériel, puis cliquez sur Next (Suivant). 3. Décompressez le fichier téléchargé et cliquez sur l’icône représentant une imprimante pour exécuter le programme de configuration d’imprimante réseau.

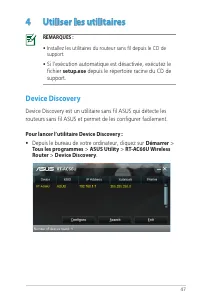

47 4 Utiliser les utilitaires REMARQUES : • Installez les utilitaires du routeur sans fil depuis le CD de support. • Si l’exécution automatique est désactivée, exécutez le fichier setup.exe depuis le répertoire racine du CD de support. Device Discovery Device Discovery est un utilitaire sans fil ASU...

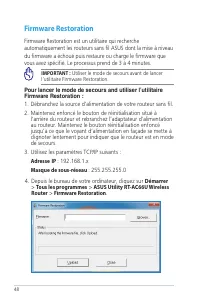

48 Firmware Restoration Firmware Restoration est un utilitaire qui recherche automatiquement les routeurs sans fil ASUS dont la mise à niveau du firmware a échoué puis restaure ou charge le firmware que vous avez spécifié. Le processus prend de 3 à 4 minutes. IMPORTANT : Utiliser le mode de secours ...

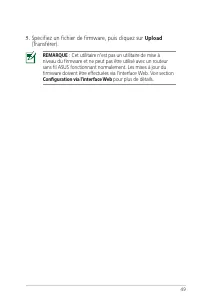

49 5. Spécifiez un fichier de firmware, puis cliquez sur Upload (Transférer). REMARQUE : Cet utilitaire n’est pas un utilitaire de mise à niveau du firmware et ne peut pas être utilisé avec un routeur sans fil ASUS fonctionnant normalement. Les mises à jour du firmware doivent être effectuées via l’...

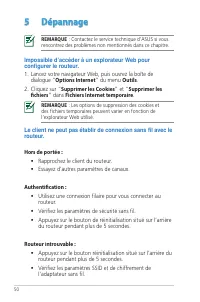

50 5 Dépannage REMARQUE : Contactez le service technique d’ASUS si vous rencontrez des problèmes non mentionnés dans ce chapitre. Impossible d’accéder à un explorateur Web pour configurer le routeur. 1. Lancez votre navigateur Web, puis ouvrez la boîte de dialogue “ Options Internet ” du menu Outils...

53 Service DDNS ASUS Le RT-AC66U est compatible avec le service DDNS d’ASUS. Lorsque vous échangez des appareils dans un centre d’assistance, si vous êtes enregistré par le service DDNS d’ASUS et que vous souhaitez garder votre nom de domaine original, le transfert des données est important. Visitez...

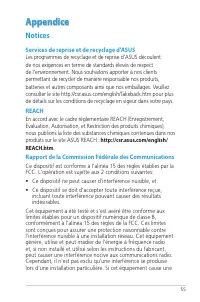

55 Appendice Notices Services de reprise et de recyclage d’ASUS Les programmes de recyclage et de reprise d’ASUS découlent de nos exigences en terme de standards élevés de respect de l’environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, b...

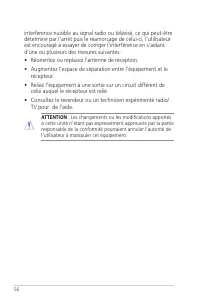

56 interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:• Réorientez ou replacez l'antenne de réception.• Augment...

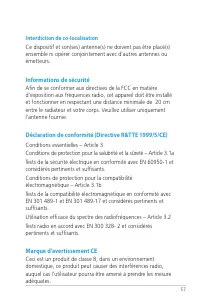

57 Interdiction de co-localisation Ce dispositif et son(ses) antenne(s) ne doivent pas être placé(s) ensemble ni opérer conjointement avec d’autres antennes ou émetteurs. Informations de sécurité Afin de se conformer aux directives de la FCC en matière d’exposition aux fréquences radio, cet appareil...

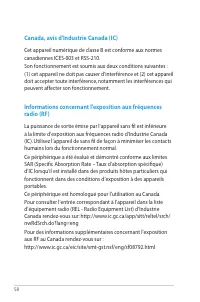

58 Canada, avis d'Industrie Canada (IC) Cet appareil numérique de classe B est conforme aux normes canadiennes ICES-003 et RSS-210. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence et (2) cet appareil doit accepter toute interférence, n...

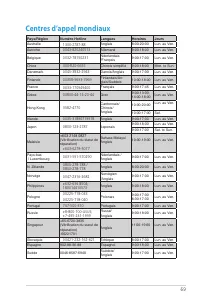

69 Pays/Région Numéro Hotline Langues Horaires Jours Australie 1300-2787-88 Anglais 8:00-20:00 Lun. au Ven. Autriche 0043-820240513 Allemand 9:00-18:00 Lun. au Ven. Belgique 0032-78150231 Néerlandais /Français 9:00-17:00 Lun. au Ven. Chine 400-820-6655 Chinois simplifié 9:00-18:00 Mon. to Sun. Danem...

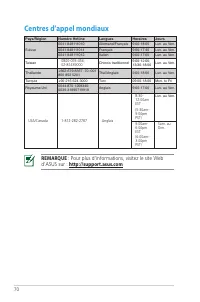

70 Centres d’appel mondiaux Pays/Région Numéro Hotline Langues Horaires Jours Suisse 0041-848111010 Allemand/Français 9:00-18:00 Lun. au Ven. 0041-848111014 Français 9:00-17:45 Lun. au Ven. 0041-848111012 Italien 9:00-17:00 Lun. au Ven. Taiwan 0800-093-456; 02-81439000 Chinois traditionnel 9:00-12:0...
