Honeywell Thermostat TH6220D- Manuel d'utilisation
Honeywell Thermostat TH6220D- Manuel d'utilisation, à lire gratuitement en ligne au format PDF. Nous espérons que cela vous aidera à résoudre toutes les questions que vous pourriez avoir. Si vous avez encore des questions, contactez-nous via le formulaire de contact.
Table des matières:

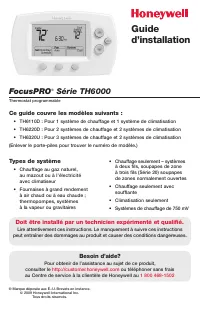

- Page 1 – Thermostat programmable; Guide; Doit être installé par un technicien expérimenté et qualifié.

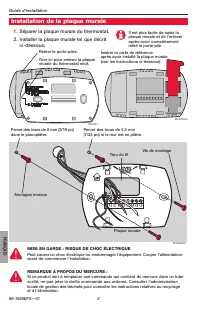

- Page 2 – Guide d’installation; FRANÇAIS; Installation de la plaque murale; Vis de montage; MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE; Percer des trous de 5,5 mm

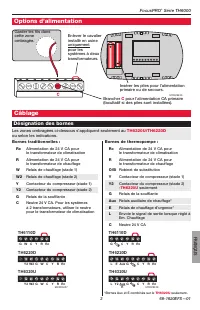

- Page 3 – Options d’alimentation; Garder les fils dans; Bornes traditionnelles :; Bornes de thermopompe :; Câblage; Désignation des bornes

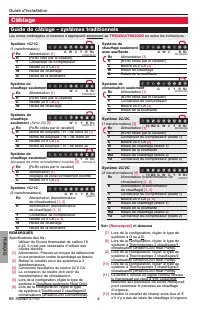

- Page 4 – Guide de câblage – systèmes traditionnels

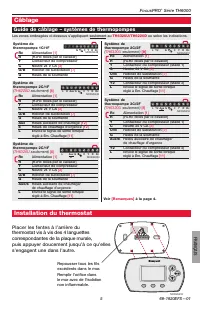

- Page 5 – Guide de câblage – systèmes de thermopompes; Installation du thermostat; Repousser tous les fils; correspondantes de la plaque murale,

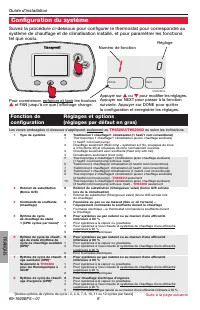

- Page 6 – suivante. Appuyer sur DONE pour quitter; Configuration du système; Fonction de

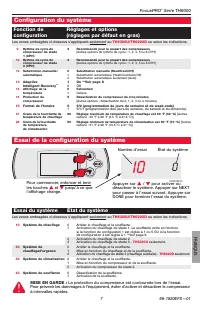

- Page 7 – Essai du système; DONE pour terminer l’essai du système.; Essai de la configuration du système

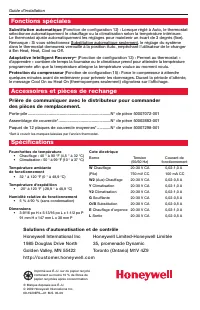

- Page 8 – Honeywell International Inc; Solutions d’automatisation et de contrôle; Fonctions spéciales; Substitution automatique; , le réglage du système; Adaptative Intelligent Recovery; Protection du compresseur; (Fonction de configuration 15) : Force le compresseur à attendre; Accessoires et pièces de rechange; Spécifications
FocusPRO
®
Série TH6000
Thermostat programmable
® Marque déposée aux É.-U. Brevets en instance.
© 2009 Honeywell International Inc.
Tous droits réservés.
Guide
d’installation
Doit être installé par un technicien expérimenté et qualifié.
Lire attentivement ces instructions. Le manquement à suivre ces instructions
peut entraîner des dommages au produit et causer des conditions dangereuses.
Besoin d’aide?
Pour obtenir de l’assistance au sujet de ce produit,
consulter le
http://customer.honeywell.com
ou téléphoner sans frais
au Centre de service à la clientèle de Honeywell au
1 800 468-1502
Ce guide couvre les modèles suivants :
• TH6110D : Pour 1 système de chauffage et 1 système de climatisation
• TH6220D : Pour 2 systèmes de chauffage et 2 systèmes de climatisation
• TH6320U : Pour 3 systèmes de chauffage et 2 systèmes de climatisation
(Enlever le porte-piles pour trouver le numéro de modèle.)
Types de système
• Chauffage au gaz naturel,
au mazout ou à l’électricité
avec climatiseur
• Fournaises à grand rendement
à air chaud ou à eau chaude ;
thermopompes, systèmes
à la vapeur ou gravitaires
• Chauffage seulement – systèmes
à deux fils, soupapes de zone
à trois fils (Série 20) soupapes
de zones normalement ouvertes
• Chauffage seulement avec
soufflante
• Climatisation seulement
• Systèmes de chauffage de 750 mV
„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.
Résumé
FocusPRO ® Série TH6000 Thermostat programmable ® Marque déposée aux É.-U. Brevets en instance. © 2009 Honeywell International Inc. Tous droits réservés. Guide d’installation Doit être installé par un technicien expérimenté et qualifié. Lire attentivement ces instructions. Le manquement à suivre ces...
Guide d’installation 69-1920EFS—01 2 FRANÇAIS MCR29435 M29433 MCR29434 Installation de la plaque murale 1. Séparer la plaque murale du thermostat.2. Installer la plaque murale tel que décrit ci-dessous. Percer des trous de 5 mm (3/16 po) dans le placoplâtre. Ancrages muraux Plaque murale Trou du fil...
FocusPRO ® Série TH6000 3 69-1920EFS—01 FRANÇAIS MCR29436 TH6110D Rc Y W G R C TH6220D Rc Y W G W2 Y2 R C TH6320U Rc Y W G W2 Y2 R C MCR29437 TH6110D Rc Y G R C Rc Y G Aux E L R C TH6220D Rc Y G Aux E Y2 L R C TH6320U MCR29438 Options d’alimentation Garder les fils dans cette zone ombragée. Brancher...
