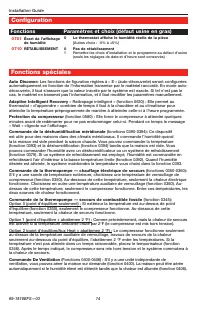

- Page 6 – Fonctions spéciales

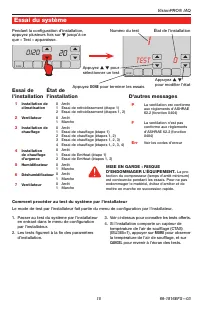

- Page 7 – Essai de; Essai du système; MORE

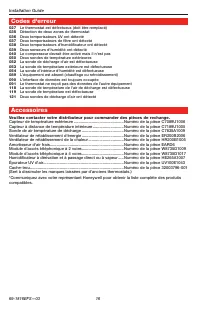

- Page 8 – Accessoires

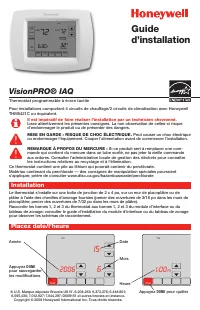

VisionPRO® IAQ
Thermostat programmable à écran tactile
® U.S. Marque déposée Brevets US N
0
. 6,208,263; 6,373,376; 6,448,901;
6,595,430; 7,012,927; 7,044,397; D509151 et autres brevets en instance.
Copyright © 2008 Honeywell International Inc. Tous droits réservés.
Guide
d’installation
Pour installations comportant 4 circuits de chauffage/2 circuits de climatisation avec Honeywell
THM5421C ou équivalent.
Il est impératif de faire réaliser l’installation par un technicien chevronné.
Lisez attentivement les présentes consignes. La non observation de celles-ci risque
d’endommager le produit ou de présenter des dangers.
REMARQUE À PROPOS DU MERCURE :
Si ce produit sert à remplacer une com-
mande qui contient du mercure dans un tube scellé, ne pas jeter la vieille commande
aux ordures. Consulter l’administration locale de gestion des déchets pour connaître
les instructions relatives au recyclage et à l’élimination.
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE.
Peut causer un choc électrique
ou endommager l’équipement. Couper l’alimentation avant de commencer l’installation.
Installation
Le thermostat s’installe sur une boîte de jonction de 2 x 4 po, sur un mur de placoplâtre ou de
plâtre à l’aide des chevilles d’ancrage fournies (percer des ouvertures de 3/16 po dans les murs de
placoplâtre; percer des ouvertures de 7/32 po dans les murs de plâtre).
Raccorder les bornes 1, 2 et 3 du thermostat aux bornes 1, 2 et 3 du module d’interface ou du
tableau de zonage; consulter le guide d’installation du module d’interface ou du tableau de zonage
pour observer les schémas de raccordement.
Placez date/l'heure
Appuyez
DONE
pour sauvegarder
les modifications
Date
Mois
Année
DONE
TUE
15
6
2006
Heure
Appuyez
DONE
pour quitter
DONE
TUE
6
PM
1:00
Ce thermostat contient une pile au lithium qui pourrait contenir du perchlorate.
Matériau contenant du perchlorate — des consignes de manipulation spéciales pourraient
s'appliquer, prière de consulter www.dtsc.ca.gov/hazardouswaste/perchlorate
„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.
Résumé
VisionPRO® IAQ Thermostat programmable à écran tactile ® U.S. Marque déposée Brevets US N 0 . 6,208,263; 6,373,376; 6,448,901; 6,595,430; 7,012,927; 7,044,397; D509151 et autres brevets en instance. Copyright © 2008 Honeywell International Inc. Tous droits réservés. Guide d’installation Pour install...

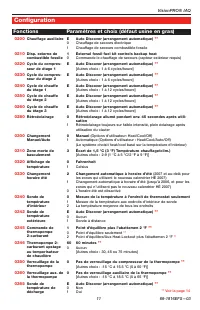

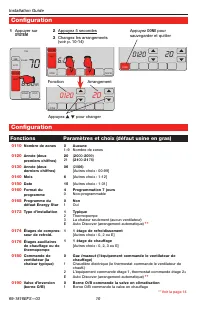

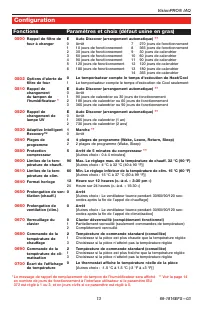

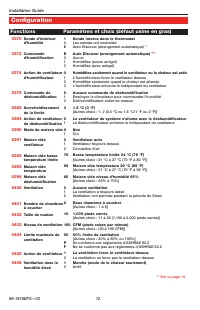

Installation Guide 69-1816EFS—03 10 Fonctions Paramètres et choix (défaut usine en gras) ** Voir la page 14 0110 Nombre de zones 0 Aucune 1–9 Nombre de zones 0120 Année (deux premiers chiffres) 20 ( 20 00- 20 99) 21 (21 00- 21 78) 0130 Année (deux derniers chiffres) 06 (20 06 ) [Autres choix : 00-99...
Installation Guide 69-1816EFS—03 1 Fonctions spéciales Auto Discover: Les fonctions de figuration réglées à « E » (auto-découverte) seront configurées automatiquement en fonction de l’information transmise par le matériel raccordé. En mode auto- découverte, il faut s’assurer que la valeur inscrite p...
