Asus VH162S- Manuel d'utilisation

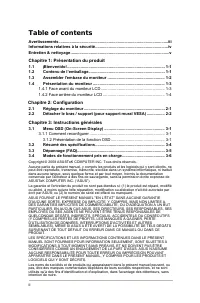

Page 2 - Table of contents; Chapitre 1: Présentation du produit

ii Table of contents Avertissements .................................................................................................iii Informations relatives à la sécurité.................................................................iv Entretien & nettoyage ....................................

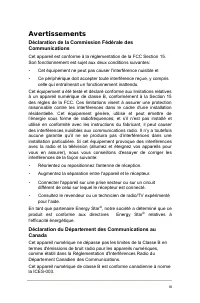

Page 3 - Avertissements; Déclaration de la Commission Fédérale des

iii Avertissements Déclaration de la Commission Fédérale des Communications Cet appareil est conforme à la réglementation de la FCC Section 15. Son fonctionnement est sujet aux deux conditions suivantes: ‧ Cet équipement ne peut pas causer l'interférence nuisible et ‧ Ce périphérique doit accepter t...

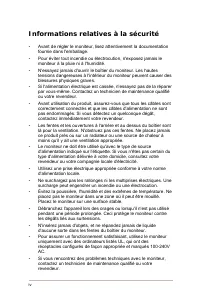

Page 4 - Informations relatives à la sécurité

iv Informations relatives à la sécurité ‧ Avant de régler le moniteur, lisez attentivement la documentation fournie dans l'emballage. ‧ Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité. ‧ N'essayez jamais d'ouvrir le boîtier du moniteur. Les hautes ...

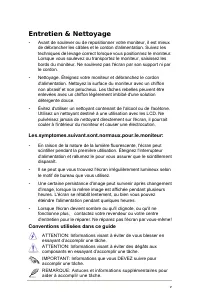

Page 5 - Entretien & Nettoyage; Conventions utilisées dans ce guide

v Entretien & Nettoyage ‧ Avant de soulever ou de repositionner votre moniteur, il est mieux de débrancher les câbles et le cordon d'alimentation. Suivez les techniques de levage correct lorsque vous positionnez le moniteur. Lorsque vous soulevez ou transportez le moniteur, saisissez les bords d...

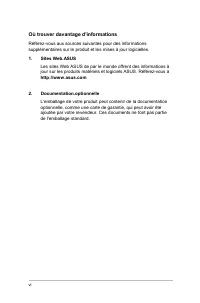

Page 6 - Où trouver davantage d'informations; Les sites Web ASUS de par le monde offrent des informations à

vi Où trouver davantage d'informations Référez-vous aux sources suivantes pour des informations supplémentaires sur le produit et les mises à jour logicielles. 1. Sites Web.ASUS Les sites Web ASUS de par le monde offrent des informations à jour sur les produits matériels et logiciels ASUS. Référez-v...

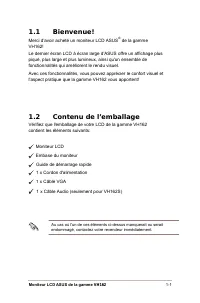

Page 7 - Contenu de l’emballage; Guide de démarrage rapide; Moniteur LCD ASUS de la gamme

1.1 Bienvenue! Merci d'avoir acheté un moniteur LCD ASUS ® de la gamme VH162! Le dernier écran LCD à écran large d'ASUS offre un affichage plus piqué, plus large et plus lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu visuel. Avec ces fonctionnalités, vous pouvez apprécier ...

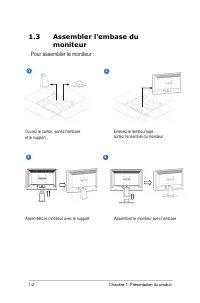

Page 8 - Pour assembler le moniteur :; Enlevez le rembourrage,

Chapitre 1: Présentation du produit 1-2 1.3 Assembler l'embase du moniteur 2 1 3 4 Pour assembler le moniteur : Ouvrez le carton, sortez l'embase et le support. Enlevez le rembourrage, sortez l'ensemble du moniteur Assemblez le moniteur avec le support Assemblez le moniteur avec l'embase

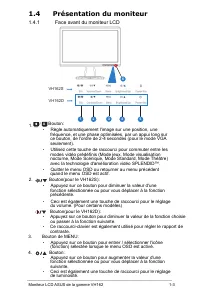

Page 9 - Présentation du moniteur; Face avant du moniteur LCD

Moniteur LCD ASUS de la gamme VH162 1-3 1.4 Présentation du moniteur 1.4.1 Face avant du moniteur LCD 1. Bouton: • Règle automatiquement l'image sur une position, une fréquence, et une phase optimisées, par un appui long sur ce bouton, de l'ordre de 2-4 secondes (pour le mode VGA seulement). • Utili...

Page 10 - Face arrière du moniteur LCD; Connecteurs arrières (de gauche à droite); Port AC-IN Ce port sert à connecter la prise d'alimentation du; État; Ce port sert à connecter une source audio

Chapitre 1: Présentation du produit 1-4 5. Bouton d'alimentation • Appuyez sur ce bouton pour allumer / éteindre le moniteur. 6. Indicateur d'alimentation • La définition de la couleur du témoin d'alimentation suit le tableau ci-dessous. 1.4.2 Face arrière du moniteur LCD Trous de vis pour support m...

Page 11 - Réglage du moniteur; Pour une vision optimale, il est recommandé de regarder le

Moniteur LCD ASUS de la gamme VH162 2-1 2.1 Réglage du moniteur ‧ Pour une vision optimale, il est recommandé de regarder le moniteur de pleine face, puis de régler l'angle de vue du moniteur selon vos préférences. ‧ Tenez le support pour éviter que le moniteur ne tombe lorsque vous modifiez son ang...

Page 12 - Détacher le bras / support; Posez doucement le moniteur face à terre sur une table.

Chapitre 2: Configuration 2-2 2.2 Détacher le bras / support (pour support mural VESA) Le support détachable du moniteur LCD de la gamme VH162 est spécialement conçu pour un montage mural VESA. Pour détacher le bras/support: ‧ Nous vous recommandons de couvrir la surface de la table avec un chiffon ...

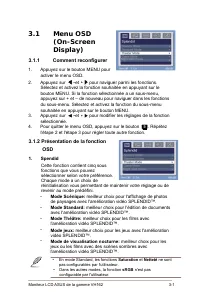

Page 13 - OSD; Comment reconfigurer; Mode de visualisation nocturne:; Saturation; Netteté; sRGB

Moniteur LCD ASUS de la gamme VH162 3-1 3.1 Menu OSD (On-Screen Display) 3.1.1 Comment reconfigurer 1. Appuyez sur le bouton MENU pour activer le menu OSD. 2. Appuyez sur et pour naviguer parmi les fonctions. Sélectez et activez la fonction souhaitée en appuyant sur le bouton MENU. Si la fonction sé...

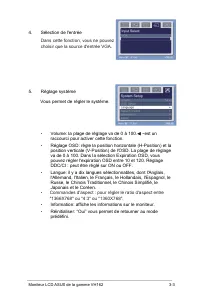

Page 15 - Dans cette fonction, vous ne pouvez

Moniteur LCD ASUS de la gamme VH162 3-3 4. Sélection de l'entrée 5. Réglage système Vous permet de régler le système. • Volume: la plage de réglage va de 0 à 100. est un raccourci pour activer cette fonction. • Réglage OSD: règle la position horizontale (H-Position) et la position verticale (V-Posit...

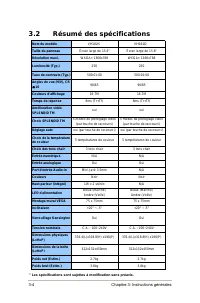

Page 16 - Résumé des spécifications

Chapitre 3: Instructions générales 3-4 3.2 Résumé des spécifications * Les spécifications sont sujettes à modification sans préavis. Nom du modèle V H 16 2 S V H 16 2 D Taille du panneau Écran large de 15.6" Écran large de 15.6" Résolution maxi. WXGA+ 1366x768 WXGA+ 1366x768 Luminosité (Typ....

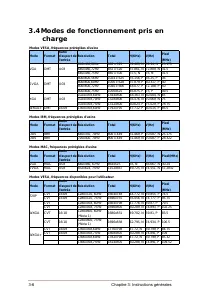

Page 18 - Modes de fonctionnement pris en

Chapitre 3: Instructions générales 3-6 3.4 Modes de fonctionnement pris en charge Modes VESA, fréquences préréglées d'usine Mode Format Ratio d'aspect de l'entrée Résolution Total H(KHz) V(Hz) Pixel (MHz) VGA DMT 4:03 640x480,60Hz 800 x 525 31.469, N 59.94, N 25.175 640x480,72Hz 832 x 520 37.861, N ...
