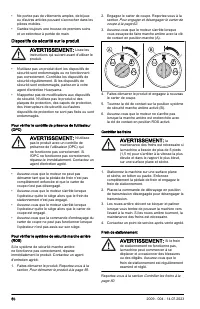

• Ne portez pas de vêtements amples, de bijoux ou d'autres articles pouvant s'accrocher dans les pièces mobiles. • Gardez toujours une trousse de premiers soins et un extincteur à portée de main. Dispositifs de sécurité sur le produit AVERTISSEMENT: Lisez les instructions qui suivent avant d'utilise...

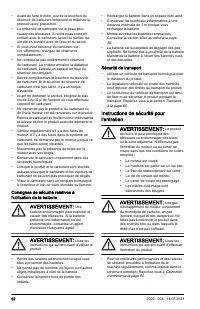

• Avant de faire le plein, ouvrez le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution. • La présence de carburant sur la peau peut causer des blessures. Si votre peau entre en contact avec le carburant, lavez les parties qui ont été en contact avec de l'eau et du s...

• Les décharges électriques peuvent causer des blessures. Ne touchez pas les câbles lorsque le moteur tourne. Ne testez pas le fonctionnement du système d'allumage avec vos doigts. • Ne démarrez pas le moteur si les capots de protection sont retirés. Il existe un risque élevé de blessure en cas de m...

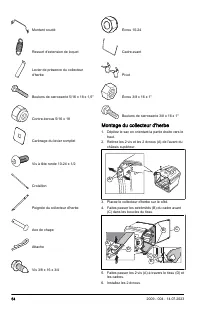

Montant coudé Ressort d'extension de loquet Levier de présence du collecteur d'herbe Boulons de carrosserie 5/16 x 18 x 1,5" Contre-écrous 5/16 x 18 Carénage du levier complet Vis à tête ronde 10-24 x 1/2 Croisillon Poignée du collecteur d'herbe Axe de chape Attache Vis 3/8 x 16 x 3/4 Écrou 10-2...

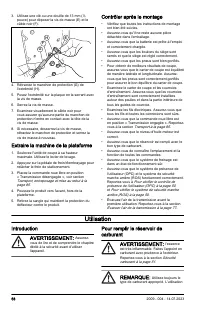

3. Utilisez une clé ou une douille de 13 mm (½ pouce) pour déposer la vis de masse (E) et le câble noir (F). E H F G 4. Rétractez le manchon de protection (G) de l'extrémité (H). 5. Posez l'extrémité sur la plaque en la serrant avec la vis de masse. 6. Serrez la vis de masse.7. Examinez visuellement...

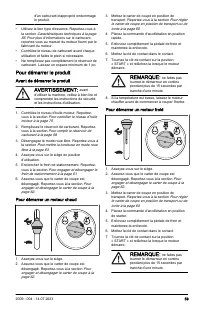

d'un carburant inapproprié endommage le produit. • Utilisez le bon type d'essence. Reportez-vous à la section Caractéristiques techniques à la page 86. Pour plus d'informations sur le carburant, reportez-vous au manuel du moteur fourni par le fabricant du moteur. • Contrôlez le niveau de carburant a...

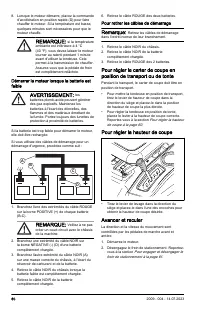

8. Lorsque le moteur démarre, placez la commande d'accélération en position rapide (D) pour faire chauffer le moteur. Si la température est basse, quelques minutes sont nécessaires pour que le moteur chauffe. REMARQUE: si la température ambiante est inférieure à 4 °C (40 °F), vous devez laisser le m...

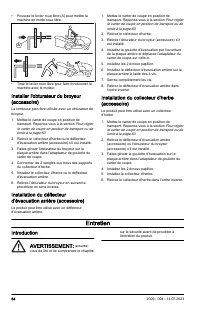

• Poussez le levier roue libre (A) pour mettre la machine en mode roue libre. A • Tirez le levier roue libre pour faire fonctionner la machine avec le moteur. Installer l'obturateur du broyeur (accessoire) La tondeuse peut être utilisée avec un obturateur de broyeur.1. Mettez le carter de coupe en p...

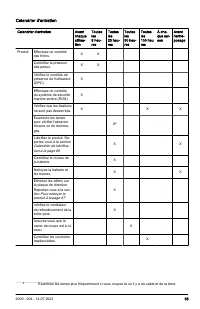

Calendrier d'entretien Calendrier d'entretien Avant chaque utilisa- tion Toutes les 8 heu- res Toutes les 25 heu- res Toutes les 50 heu- res Toutes les 100 heu res À cha- que sai- son Avant l'entre- posage Produit Effectuez un contrôle des freins. X X Contrôlez la pression des pneus. X X Vérifiez le...

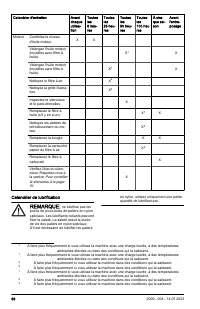

Calendrier d'entretien Avant chaque utilisa- tion Toutes les 8 heu- res Toutes les 25 heu- res Toutes les 50 heu- res Toutes les 100 heu res À cha- que sai- son Avant l'entre- posage Moteur Contrôlez le niveau d'huile moteur. X X Vidangez l'huile moteur (modèles avec filtre à huile). X 1 X Vidangez ...

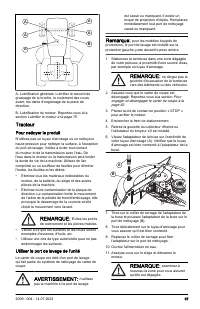

A A B A A A A. Lubrification générale. Lubrifiez le raccord de graissage de la broche, le roulement des roues avant, les dents d'engrenage de la pièce de direction.B. Lubrification du moteur. Reportez-vous à la section Lubrifier le moteur à la page 75. Tracteur Pour nettoyer le produit N'utilisez pa...

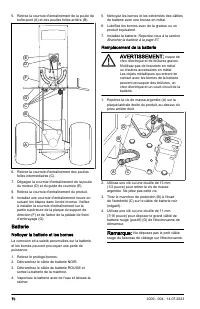

5. Retirez la courroie d'entraînement de la poulie de boîte-pont (A) et des poulies folles arrière (B). A B C G F D E 6. Retirez la courroie d'entraînement des poulies folles intermédiaires (C). 7. Dégagez la courroie d'entraînement de la poulie du moteur (D) et du guide de courroie (E). 8. Retirez ...

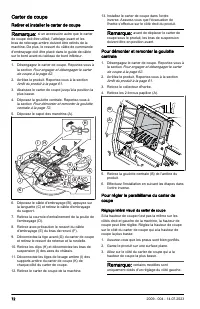

Carter de coupe Retirer et installer le carter de coupe Remarque: si un accessoire autre que le carter de coupe doit être utilisé, l'attelage avant et les bras de relevage arrière doivent être retirés de la machine. De plus, le ressort du câble de commande d'embrayage doit être placé dans le guide d...

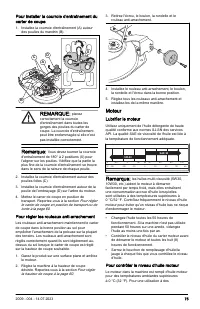

Pour installer la courroie d'entraînement du carter de coupe 1. Installez la courroie d'entraînement (A) autour des poulies du mandrin (B). B C D X X A C REMARQUE: placez correctement la courroie d'entraînement dans toutes les gorges des poulies du carter de coupe. La courroie d'entraînement peut êt...

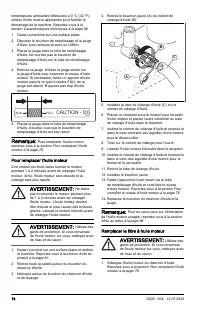

températures ambiantes inférieures à 0 °C (32 °F), utilisez l'huile moteur appropriée pour faciliter le démarrage de la machine. Reportez-vous à la section Caractéristiques techniques à la page 86. 1. Garez la machine sur une surface plane.2. Déposez le bouchon de remplissage et la jauge d'huile, pu...

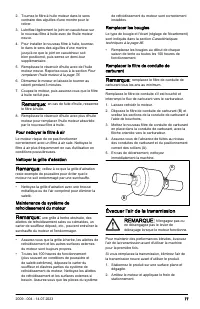

2. Tournez le filtre à huile moteur dans le sens contraire des aiguilles d'une montre pour le retirer. 3. Lubrifiez légèrement le joint en caoutchouc sur le nouveau filtre à huile avec de l'huile moteur neuve. 4. Pour installer le nouveau filtre à huile, tournez- le dans le sens des aiguilles d'une ...

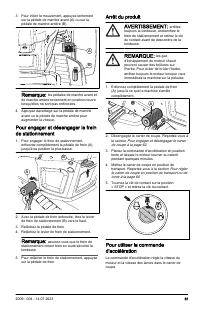

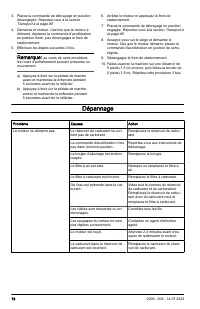

3. Placez la commande de débrayage en position désengagée. Reportez-vous à la section Transport à la page 85. 4. Démarrez le moteur. Une fois que le moteur a démarré, déplacez la commande d'accélération en position lente, puis désengagez le frein de stationnement. 5. Effectuez les étapes suivantes 3...

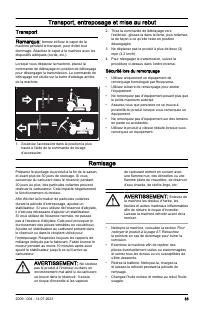

Transport, entreposage et mise au rebut TransportRemarque: fermez et fixez le capot de la machine pendant le transport, pour éviter tout dommage. Attachez le capot à la machine avec les dispositifs adéquats (corde, etc.). Lorsque vous déplacez la machine, placez la commande de débrayage en position ...

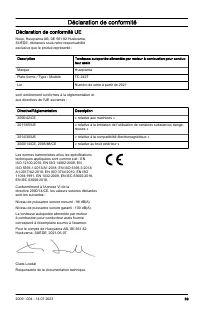

Déclaration de conformité Déclaration de conformité UE Nous, Husqvarna AB, SE 561 82 Huskvarna, SUÈDE, déclarons sous notre responsabilité exclusive que le produit représenté : Description Tondeuse autoportée alimentée par moteur à combustion pour conduc- teur assis Marque Husqvarna Plate-forme / Ty...
