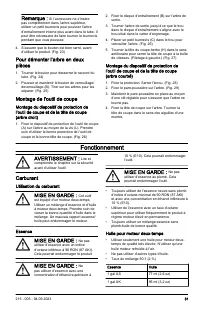

Remarque : Si l’accessoire ne s'insère pas complètement dans l’arbre supérieur, utiliser un petit tournevis pour pousser l’arbre d'entraînement interne plus avant dans le tube. Il peut être nécessaire de faire tourner le tournevis pendant que vous poussez. 4. S’assurer que le bouton est bien serré, ...

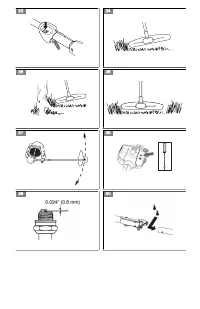

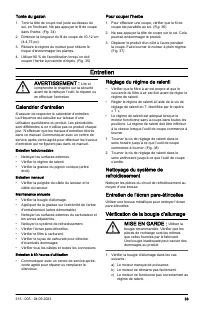

Tonte du gazon 1. Tenir la tête de coupe tout juste au-dessus du sol, en l’inclinant. Ne pas appuyer le fil de coupe dans l’herbe. (Fig. 34) 2. Diminuer la longueur du fil de coupe de 10-12 cm (4-4,75 po). 3. Réduire le régime du moteur pour réduire le risque d’endommager les plantes. 4. Utiliser 80...

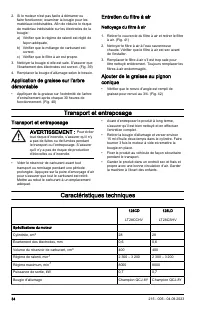

2. Si le moteur n’est pas facile à démarrer ou faire fonctionner, examiner la bougie pour les matériaux indésirables. Afin de réduire le risque de matériau indésirable sur les électrodes de la bougie :a) Vérifier que le régime de ralenti est réglé de façon adéquate. b) Vérifier que le mélange de car...

Rotation de l’arbre sortant, min -1 8000 8000 Durabilité des émissions, h 125 125 Dimensions du produit Poids (sans équipement de coupe), kg 5,0 5,0 Accessoires 128CD Accessoires homologués Type Protection de l’outil de coupe Arbre fileté (3/8 R) Tête de coupe T25 545 03 11-01 128LD Accessoires homo...

French --- 28 115374327 Rev. 6 5/31/12 INSTRUCTIONS DE SÉCURITÉ Bouton d’arrêt Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le boiuton d’arrêt est amené den position d’arrêt. Protecteur pour l’équipement de coupe Cette protecteur a pour but d’empêcher que des objets ne soient proje...

French --- 29 115374327 Rev. 6 5/31/12 INSTRUCTIONS DE SÉCURITÉ Contrôle, maintenance, et en- tretien des équipements de sé- curité de la machine IMPORTANT! L’entretien et la réparation de la machine exigent une formation spéciale. Ceci con- cerne particulièrement l’équipement de sécu- rité de la ma...

French --- 30 115374327 Rev. 6 5/31/12 INSTRUCTIONS DE SÉCURITÉ Silencieux S Ne jamais utiliser une machine dont le silen- cieux est défectueux. S Vérifier régulièrement la fixation du silen- cieux dans la machine. S Le silencieux de la machine est muni d’une grille antiflamme, il faut le nettoyer r...

French --- 31 115374327 Rev. 6 5/31/12 INSTRUCTIONS DE SÉCURITÉ Protection personnelle S Toujours porter des bottes ainsi que l’équipement de protection indiqué au section “Equipement de protection personnelle”. S Toujours porter des vêtements de travail et des pantalons longs résistants. S Ne jamai...

French --- 32 115374327 Rev. 6 5/31/12 INSTRUCTIONS DE SÉCURITÉ Sécurité du mise en marche S Un couvercle d’embrayage et boîtiers complet doit être monté avant de démarrer la machine. S Ne démarrer jamais ou essayez pour marcher l’appareil avec l’embrayage, le tambour d’embrayage, la couvercle d’em-...

French --- 33 115374327 Rev. 6 5/31/12 INSTRUCTIONS DE SÉCURITÉ Méthodes de travail IMPORTANT! Ce section traite des consignes de sécurité de base lors du travail avec un coupe--herbe. Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un ex- pert. S’adresser au rev...

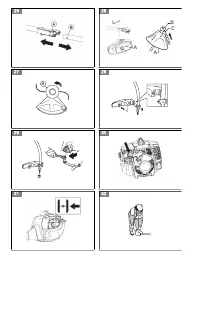

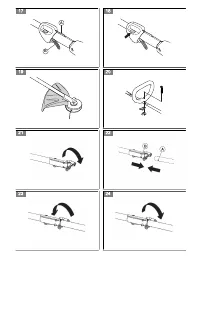

French --- 36 115374327 Rev. 6 5/31/12 MONTAGE Démontage: S Desserrez le raccord en tournant le bouton. S Appuyez sur le bouton de verrouillage/ déverrouillage (A) et maintenez-- le appuyé. S Tout en tenant solidement le moteur et le tube supérieur, tirez l’accessoire droit pour le faire sortir du r...

French --- 37 115374327 Rev. 6 5/31/12 MONTAGE S Monter le pare-- poussière sur l’arbre. L’écrou doit être complètement entouré par le pare-- poussière. S Maintenir le pare-- poussière avec la clé pour l’empêcher de tourner. S Visser la tête de coupe (D) sur l’arbre. Montage du protecteur et la tête...

French --- 38 115374327 Rev. 6 5/31/12 MANIPULATION DU CARBURANT Mélange S Toujours effectuer le mélange dans un récipi- ent propre et destiné à contenir de l’essence. S Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totali- té de l’huile. Mélanger en secouant le ...

French --- 39 115374327 Rev. 6 5/31/12 DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche S Inspectez l’appareil avant chaque utilisa- tion. Remplacez les pièces endommagées. Vérifiez les fuites de carburant. Assurez-- vous que toutes les attaches sont en place et fixez. Assurez--vous que la tête ...

French --- 40 115374327 Rev. 6 5/31/12 DÉMARRAGE ET ARRÊT Moteur chaud Avec un moteur chaud, mettez le levier bleu de l’étrangleur du moteur à la position ½ . Tirer la corde jusqu’à ce que le moteur tourne. Mettez le levier bleu de l’étrangleur du moteur à la position ouvert. Arrêt Pour arrêter le m...

French --- 41 115374327 Rev. 6 5/31/12 ENTRETIEN Fonctionnement S Le carburateur détermine le régime du moteur via la gâchette de l’accélération. C’est dans le carburateur que l’air est mé- langé à l’essence. S La vis T règle la position de la gâchette de l’accélération au ralenti. Si la vis T est t...

French --- 42 115374327 Rev. 6 5/31/12 ENTRETIEN REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incor- recte peut endommager le piston/le cy- lindre. Filtre à air Le filtre à air doit être maintenu propre pour éviter: S Un mauvais fonctionnement du carbura- teur Bougie L’état d...

French --- 43 115374327 Rev. 6 5/31/12 ENTRETIEN S Contrôler le bon fonctionnement du bou- ton d’arrêt. S Vérifier qu’il n’y a pas de fuite de carbu- rant du moteur, du réservoir ou des con- duits de carburant. S S’assurer que l’équipement de coupe ne tourne pas lorsque le moteur tourne au ralenti. ...

French --- 45 115374327 Rev. 6 5/31/12 CARACTÉRISTIQUES TECHNIQUES Modèle 128CD (Axe de fileté 3/8 R) Équipement de coupe / protecteur, Accessoires homologués Type numéro de la pièce Tête de coupe TNG7 537 41 92-14 / 545 03 11-01 Caractéristiques techniques 128CD 128LD Moteur Cylindrée, cm 3 28 28 A...

French --- 46 115374327 Rev. 6 5/31/12 CARACTÉRISTIQUES TECHNIQUES Accessoires Numéro de la pièce Accessoire de coupe-- bordure avec tube 952 711 607 Accessoire de cultivateur avec tube 952 711 608 Accessoire de souffleuse avec tube 952 711 609 Accessoire de coupe-- broussailles avec tube 952 711 61...
