Page 4 - Assembly • Assemblage • montaje

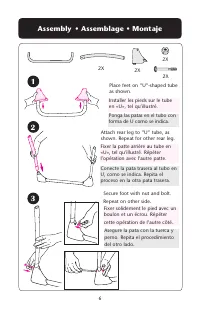

6 Assembly • Assemblage • montaje 2X 2X 2X 3 2X Place feet on “U”-shaped tube as shown. 2 Attach rear leg to “U” tube, as shown. Repeat for other rear leg. Secure foot with nut and bolt. Repeat on other side . Ponga las patas en el tubo con forma de U como se indica. Installer les pieds sur le tube ...
Page 7 - Assembly • Assemblage

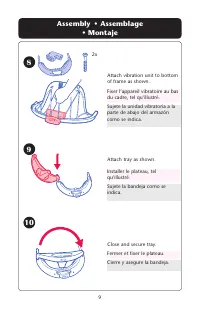

8 9 10 Attach vibration unit to bottom of frame as shown. Sujete la unidad vibratoria a la parte de abajo del armazón como se indica. Fixer l’appareil vibratoire au bas du cadre, tel qu’illustré. Attach tray as shown. Sujete la bandeja como se indica. Installer le plateau, tel qu’illustré. Close and...

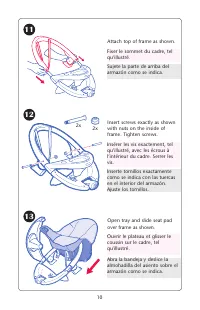

Page 8 - Attach top of frame as shown.
11 12 Attach top of frame as shown. Sujete la parte de arriba del armazón como se indica. Fixer le sommet du cadre, tel qu’illustré. Insert screws exactly as shown with nuts on the inside of frame. Tighten screws. Inserte tornillos exactamente como se indica con las tuercas en el interior del armazó...

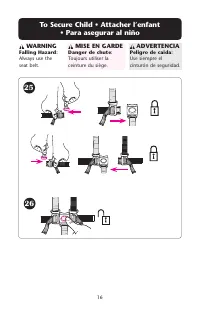

Page 14 - WARNiNg
16 To secure Child • Attacher l’enfant • Para asegurar al niño 26 WARNiNg Falling Hazard: Always use the seat belt. AdVERTENciA Peligro de caida: Use siempre el cinturón de seguridad. MiSE EN gARdE danger de chute: Toujours utiliser la ceinture du siège. 25

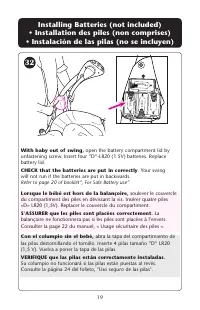

Page 17 - open the battery compartment lid by
19 installing batteries (not included) • installation des piles (non comprises) • instalación de las pilas (no se incluyen) With baby out of swing, open the battery compartment lid by unfastening screw. Insert four “D”-LR20 (1.5V) batteries. Replace battery lid. chEcK that the batteries are put in c...

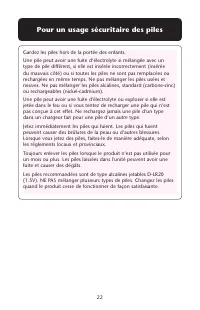

Page 18 - Pour un usage sécuritaire des piles
22 Gardez les piles hors de la portée des enfants.Une pile peut avoir une fuite d’électrolyte si mélangée avec un type de pile différent, si elle est insérée incorrectement (insérée du mauvais côté) ou si toutes les piles ne sont pas remplacées ou rechargées en même temps. Ne pas mélanger les piles ...

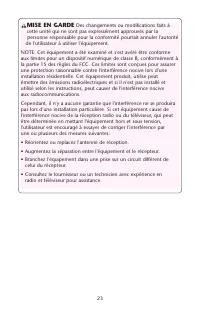

Page 19 - MiSE EN gARdE; Des changements ou modifications faits à
23 MiSE EN gARdE Des changements ou modifications faits à cette unité qui ne sont pas expressément approuvés par la personne responsable pour la conformité pourrait annuler l'autorité de l'utilisateur à utiliser l'équipement.NOTE: Cet équipement a été examiné et s'est avéré être conforme aux limites...

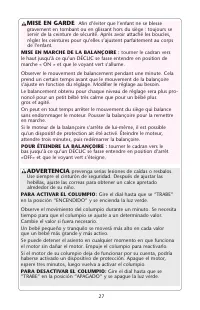

Page 20 - PARA AcTiVAR EL cOLUMPiO:; MiSE EN MARchE dE LA bALANÇOiRE :
27 AdVERTENciA prevenga serias lesiones de caídas o resbalos. Use siempre el cinturón de seguridad. Después de ajustar las hebillas, ajuste las correas para obtener un calce apretado alrededor de su niño. PARA AcTiVAR EL cOLUMPiO: Gire el dial hasta que se “TRABE” en la posición “ENCENDIDO” y se enc...
Page 22 - Música; ” para activar; Musique

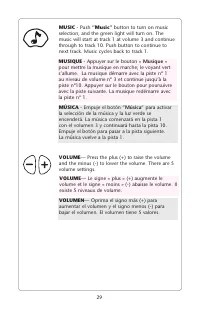

29 MÚSicA - Empuje el botón “ Música ” para activar la selección de la música y la luz verde se encenderá. La música comenzará en la pista 1 con el volumen 3 y continuará hasta la pista 10. Empuje el botón para pasar a la pista siguiente. La música vuelve a la pista 1. MUSic - Push “Music” button to...

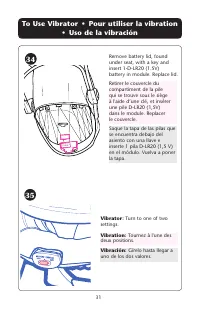

Page 24 - Turn to one of two
31 Remove battery lid, found under seat, with a key and insert 1-D-LR20 (1.5V) battery in module. Replace lid. Retirer le couvercle du compartiment de la pile qui se trouve sous le siège à l'aide d’une clé, et insérer une pile D-LR20 (1,5V) dans le module. Replacer le couvercle.Saque la tapa de las ...

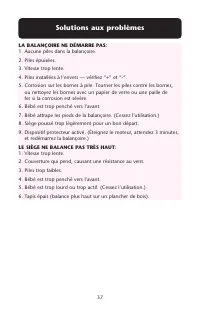

Page 29 - solutions aux problèmes; LA bALANÇOiRE NE dÉMARRE PAS:
37 solutions aux problèmes LA bALANÇOiRE NE dÉMARRE PAS: 1. Aucune piles dans la balançoire.2. Piles épuisées.3. Vitesse trop lente.4. Piles installées à l’envers — vérifiez “+” et “-”.5. Corrosion sur les bornes à pile. Tourner les piles contre les bornes, ou nettoyez les bornes avec un papier de v...

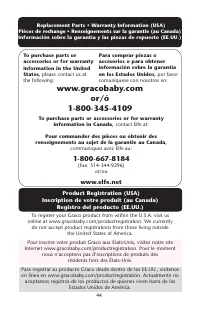

Page 34 - replacement Parts • Warranty information (usA); inscription de votre produit (au canada)
44 In replacement Parts • Warranty information (usA) Pièces de rechange • renseignements sur la garantie (au Canada) información sobre la garantía y las piezas de repuesto (ee.uu.) www.gracobaby.com or/ó 1-800-345-4109 To purchase parts or accessories or for warranty information in canada, contact E...
