Page 4 - Équipement dont vous pourriez avoir besoin :; CE QUE VOUS DEVRIEZ SAVOIR AVANT DE COMMENCER; Clé pour lavabo; non fourni; Voir l’ét; CE DONT VOUS AVEZ BESOIN POUR COMMENCER; COMPOSANTS DANS CE PAQUET

UW/UWL 22 Vis de 3/4 po (2) UW/UWL Réservoir Raccord à pression (3 pièces) Plaque de montage de métal Joint de montage en métal Rondelle frein Écrou hexagonal Plaque de tablier Équipement dont vous pourriez avoir besoin : Pour votre satisfaction et votre sécurité, lisez toutes les instructions, mise...

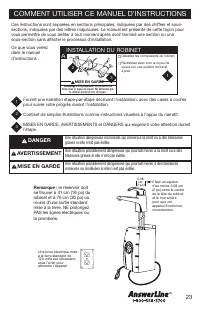

Page 5 - COMMENT UTILISER CE MANUEL D’INSTRUCTIONS; DANGER

23 COMMENT UTILISER CE MANUEL D’INSTRUCTIONS Fournit une narration étape-par-étape décrivant l’installation, avec des cases à cocherpour suivre votre progrès durant l’installation. Contient de simples illustrations comme instructions visuelles à l’appui du narratif. MISES EN GARDE, AVERTISSEMENTS et...

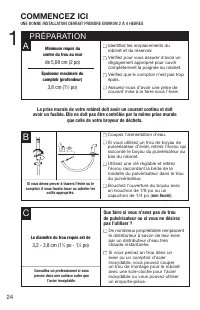

Page 6 - PRÉPARATION; COMMENCEZ ICI

C B L a prise mur a le de votre robinet doit a voir un cour a nt continu et doit a voir un fusible. Elle ne doit p a s être contrôlée p a r l a même prise mur a le que celle de votre broyeur de déchets. PRÉPARATION COMMENCEZ ICI UNE BONNE INSTALLATION DEVRAIT PRENDRE ENVIRON 2 À 4 HEURES Identifiez ...

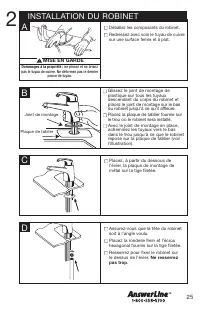

Page 7 - INSTALLATION DU ROBINET; Ne resserrez

Domm a ges à l a propriété : ne pincez et ne brisez pas le tuyau de cuivre. Ne déformez pas le dernier pouce de tuyau. 2 A C D INSTALLATION DU ROBINET 25 Glissez le joint de montage deplastique sur tous les tuyauxdescendant du corps du robinet etplacez le joint de montage sur le basdu robinet jusqu’...

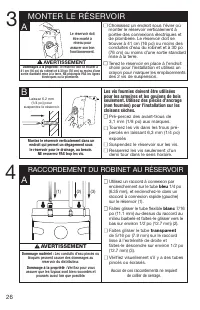

Page 8 - MONTER LE RÉSERVOIR; AVERTISSEMENT; bleu; blanc; transparent; RACCORDEMENT DU ROBINET AU RÉSERVOIR

26 A 3 MONTER LE RÉSERVOIR Le réservoir doit être monté à niveau pour assurer son bon fonctionnement. B Laissez 6,2 mm (1/4 po) pour suspendre le réservoir. 4 AVERTISSEMENT Domm a ges à l a propriété : le réservoir doit se trouver à 41 cm (16 po) du robinet et à 30 po (76 cm) ou moins d’une sortie s...

Page 9 - DERNIER RACCORD D’EAU; REMPLIR LE RÉSERVOIR ET METTRE SOUS TENSION

27 Domm a ges à l a propriété : joignez le tuyau restant à l’alimentation d’eau froide seulement. A 5 DERNIER RACCORD D’EAU D a nger d’éch a udure : la vapeur et l’eau chaude peuvent cracher avec force du bec si la température est réglée trop haute au point de départ. B A V érifiez tous les raccords...

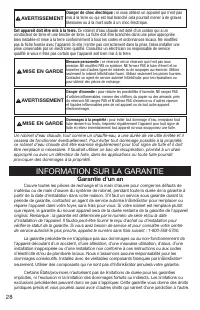

Page 10 - nger de choc électrique :; Garantie d’un an; Cet; INFORMATION SUR LA GARANTIE

AVERTISSEMENT 28 Blessure personnelle : ce réservoir est un réservoir qui n’est pas sous pression. NE modifiez PAS ce système. NE fermez PAS le tube d’évent et nebranchez pas d’autres types de robinets ou de soupapes au réservoir. Utilisezseulement le robinet InSinkErator fourni. Utilisez seulement ...

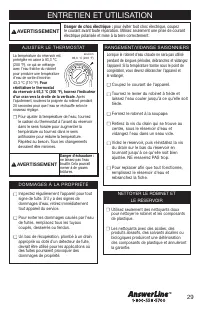

Page 11 - ENTRETIEN ET UTILISATION

AVERTISSEMENT 29 La température du réservoir estpréréglée en usine à 93,3 °C(200 °F), ce qui se mélangeavec l’eau fraîche du robinetpour produire une températured’eau de sortie d’environ 43,3 °C (110 °F). Pour réiniti a liser le thermost a t du réservoir à 93,3 °C (200 °F), tournez l’indic a teur d’...

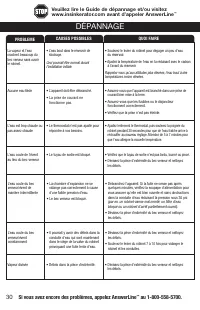

Page 12 - DÉPANNAGE; QUOI FAIRE; Si vous

30 DÉPANNAGE QUOI FAIRE La vapeur et l’eaucrachent beaucoup dubec verseur sans ouvrirle robinet. Aucune eau tiède • L’eau bout dans le réservoir de stockage. Ceci pourrait être normal durantl’installation initiale. • L’appareil doit être débranché. • La prise de courant ne fonctionne pas. • Soulevez...
