Husqvarna TS 138L - Manuel d'utilisation

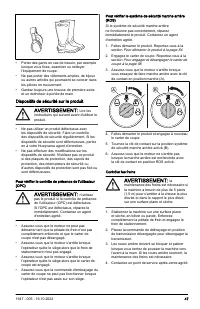

• Porter des gants en cas de besoin, par exemple lorsque vous fixez, examiner ou nettoyer l'équipement de coupe. • Ne pas porter des vêtements amples, de bijoux ou autres articles qui pourraient se coincer dans les pièces en mouvement. • Gardez toujours une trousse de premiers soins et un extincteur...

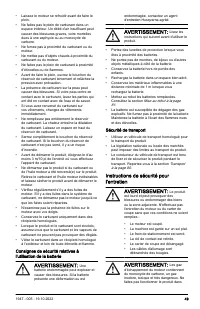

• Laissez le moteur se refroidir avant de faire le plein. • Ne faites pas le plein de carburant dans un espace intérieur. Un débit d'air insuffisant peut causer des blessures graves, voire mortelles dues à une asphyxie ou au monoxyde de carbone. • Ne fumez pas à proximité du carburant ou du moteur. ...

des endroits clos ou dans lesquels le débit d'air n'est pas suffisant. AVERTISSEMENT: Lisez les instructions qui suivent avant d'effectuer l'entretien du produit. • Pour de meilleures performances et des raisons de sécurité, procédez à l'entretien de la machine régulièrement, comme indiqué dans le s...

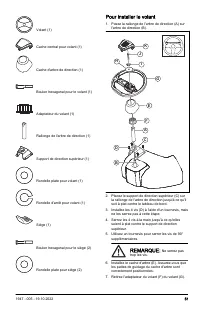

Volant (1) Cache central pour volant (1) Cache d'arbre de direction (1) Boulon hexagonal pour le volant (1) Adaptateur du volant (1) Rallonge de l'arbre de direction (1) Support de direction supérieur (1) Rondelle plate pour volant (1) Rondelle d'arrêt pour volant (1) Siège (1) Boulon hexagonal pour...

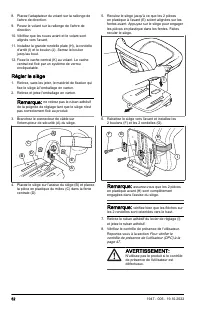

8. Placez l'adaptateur du volant sur la rallonge de l'arbre de direction. 9. Posez le volant sur la rallonge de l'arbre de direction. 10. Vérifiez que les roues avant et le volant sont alignés vers l'avant. 11. Installez la grande rondelle plate (H), la rondelle d'arrêt (I) et le boulon (J). Serrez ...

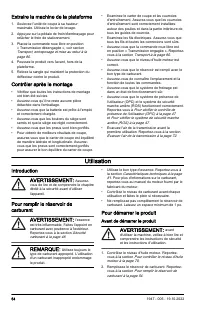

Extraire la machine de la plateforme 1. Soulevez l'unité de coupe à sa hauteur maximale. Utilisez le levier de levage. 2. Appuyez sur la pédale de frein/d'embrayage pour relâcher le frein de stationnement. 3. Placez la commande roue libre en position « Transmission désengagée », voir section Transpo...

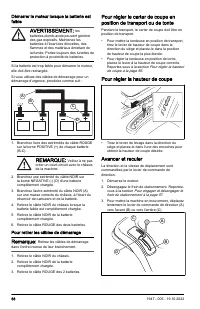

Démarrer le moteur lorsque la batterie est faible AVERTISSEMENT: les batteries plomb-acide peuvent générer des gaz explosifs. Maintenez les batteries à l'écart des étincelles, des flammes et des matériaux émettant de la fumée. Portez toujours des lunettes de protection à proximité de batteries. Si l...

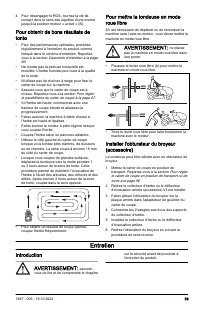

4. Pour désengager le ROS, tournez la clé de contact dans le sens des aiguilles d'une montre jusqu'à la position moteur « activé » (B). Pour obtenir de bons résultats de tonte • Pour des performances optimales, procédez régulièrement à l'entretien du produit, comme indiqué dans le schéma d'entretien...

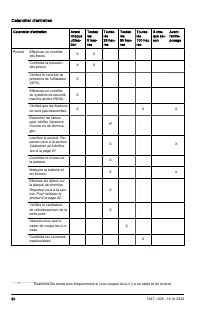

Calendrier d'entretien Calendrier d'entretien Avant chaque utilisa- tion Toutes les 8 heu- res Toutes les 25 heu- res Toutes les 50 heu- res Toutes les 100 heu res À cha- que sai- son Avant l'entre- posage Produit Effectuez un contrôle des freins. X X Contrôlez la pression des pneus. X X Vérifiez le...

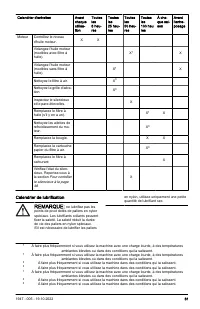

Calendrier d'entretien Avant chaque utilisa- tion Toutes les 8 heu- res Toutes les 25 heu- res Toutes les 50 heu- res Toutes les 100 heu res À cha- que sai- son Avant l'entre- posage Moteur Contrôlez le niveau d'huile moteur. X X Vidangez l'huile moteur (modèles avec filtre à huile). X 1 X Vidangez ...

A A B A A A A. Lubrification générale. Lubrifiez le raccord de graissage de la broche, le roulement des roues avant, les dents d'engrenage de la pièce de direction.B. Lubrification du moteur. Reportez-vous à la section Lubrifier le moteur à la page 70. Tracteur Pour nettoyer le produit N'utilisez pa...

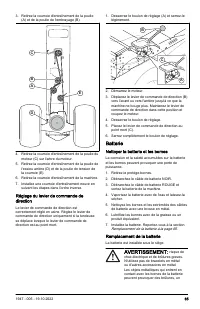

3. Retirez la courroie d'entraînement de la poulie (A) et de la poulie de l'embrayage (B). C B A E D 4. Retirez la courroie d'entraînement de la poulie du moteur (C) sur l'arbre du moteur. 5. Retirez la courroie d'entraînement de la poulie de l'essieu arrière (D) et de la poulie de tension de la cou...

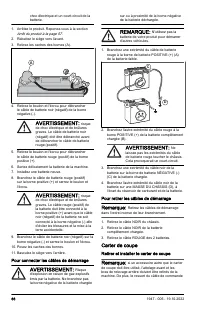

choc électrique et un court-circuit de la batterie. 1. Arrêtez le produit. Reportez-vous à la section Arrêt du produit à la page 57. 2. Rabattez le siège vers l'avant.3. Retirez les caches des bornes (A). A 4. Retirez le boulon et l'écrou pour débrancher le câble de batterie noir (négatif) de la bor...

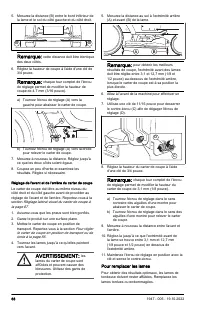

5. Mesurez la distance (B) entre le bord inférieur de la lame et le sol du côté gauche et du côté droit. B B Remarque: cette distance doit être identique des deux côtés. 6. Réglez la hauteur de coupe à l'aide d'une clé de 3/4 pouce. Remarque: chaque tour complet de l'écrou de réglage permet de modif...

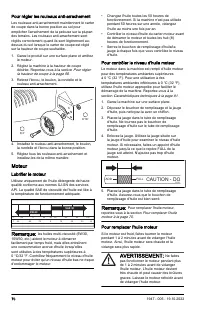

Pour régler les rouleaux anti-arrachement Les rouleaux anti-arrachement maintiennent le carter de coupe dans la bonne position au sol pour empêcher l'arrachement de la pelouse sur la plupart des terrains. Les rouleaux anti-arrachement sont réglés correctement quand ils sont légèrement au- dessus du ...

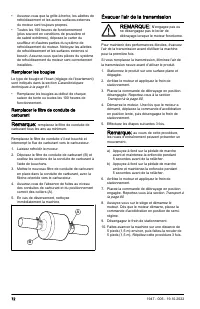

• Assurez-vous que la grille à herbe, les ailettes de refroidissement et les autres surfaces externes du moteur sont toujours propres. • Toutes les 100 heures de fonctionnement (plus souvent en conditions de poussière et de saleté extrêmes), déposez le carter du souffleur et d'autres parties du syst...

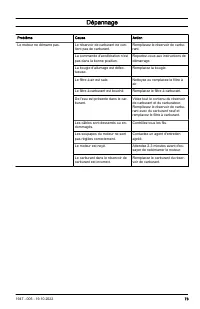

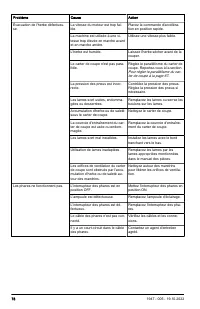

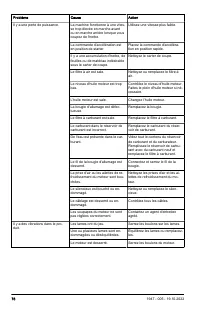

Dépannage Problème Cause Action Le moteur ne démarre pas. Le réservoir de carburant ne con- tient pas de carburant. Remplissez le réservoir de carbu- rant. La commande d'accélération n'est pas dans la bonne position. Reportez-vous aux instructions de démarrage. La bougie d'allumage est défec- tueuse...

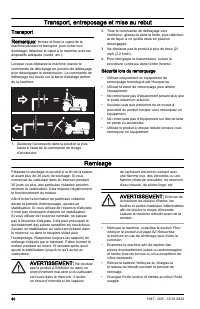

Transport, entreposage et mise au rebut TransportRemarque: fermez et fixez le capot de la machine pendant le transport, pour éviter tout dommage. Attachez le capot à la machine avec les dispositifs adéquats (corde, etc.). Lorsque vous déplacez la machine, placez la commande de débrayage en position ...

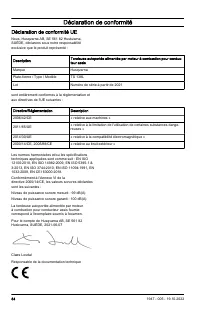

Déclaration de conformité Déclaration de conformité UE Nous, Husqvarna AB, SE 561 82 Huskvarna, SUÈDE, déclarons sous notre responsabilité exclusive que le produit représenté : Description Tondeuse autoportée alimentée par moteur à combustion pour conduc- teur assis Marque Husqvarna Plate-forme / Ty...
