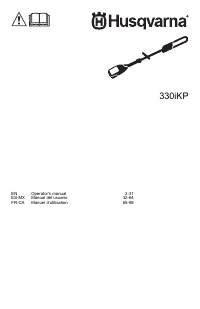

Husqvarna Husqvarna Combi Switch + Pole Saw 330iKP - Manuel d'utilisation

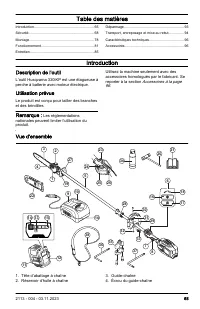

Page 3 - Description de l’outil

Table des matières Introduction............................................................. 65Sécurité................................................................... 68Montage.................................................................. 78Fonctionnement........................................

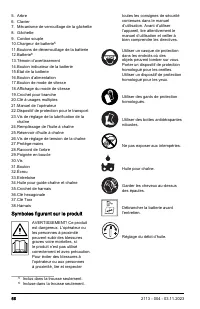

Page 4 - Symboles figurant sur le produit

5. Arbre6. Clavier7. Mécanisme de verrouillage de la gâchette8. Gâchette9. Cordon souple10.Chargeur de batterie 5 11.Boutons de déverrouillage de la batterie12.Batterie 6 13.Témoin d’avertissement14.Bouton indicateur de la batterie15.État de la batterie16.Bouton d’alimentation17.Bouton de mode de vi...

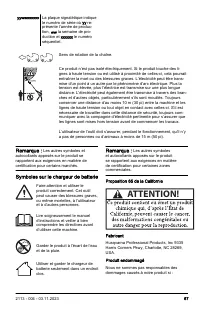

Page 5 - Symboles sur le chargeur de batterie

yywwxxxxxx La plaque signalétique indique le numéro de série où yy re- présente l’année de produc- tion, ww la semaine de pro- duction et xxxxxx le numéro séquentiel. Sens de rotation de la chaîne. Ce produit n’est pas isolé électriquement. Si le produit touche des li- gnes à haute tension ou est ut...

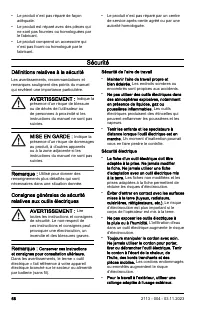

Page 6 - Sécurité; Définitions relatives à la sécurité

• Le produit n’est pas réparé de façon adéquate. • Le produit est réparé avec des pièces qui ne sont pas fournies ou homologuées par le fabricant. • Le produit comprend un accessoire qui n’est pas fourni ou homologué par le fabricant. • Le produit n’est pas réparé par un centre de service après-vent...

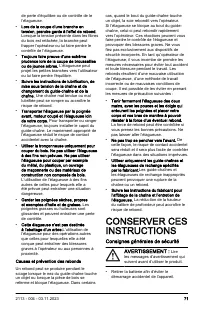

Page 9 - CONSERVER CES; Consignes générales de sécurité

de perte d’équilibre ou de contrôle de le l’élagueuse. • Lors de la coupe d’une branche en tension, prendre garde à l’effet de rebond. Lorsque la tension présente dans les fibres du bois est relâchée, la branche peut frapper l’opérateur ou lui faire perdre le contrôle de l’élagueuse. • Toujours fair...

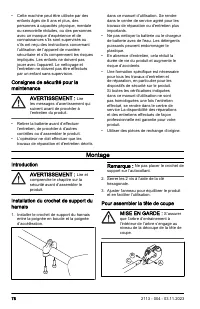

Page 16 - Montage

• Cette machine peut être utilisée par des enfants âgés de 8 ans et plus, des personnes à capacités physique, mentale ou sensorielle réduites, ou des personnes avec un manque d’expérience et de connaissances s’ils sont supervisés ou s’ils ont reçu des instructions concernant l’utilisation de l’appar...

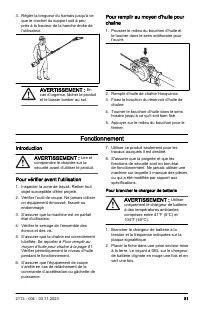

Page 19 - Fonctionnement

3. Régler la longueur du harnais jusqu’à ce que le crochet du support soit à peu près à la hauteur de la hanche droite de l’utilisateur. AVERTISSEMENT : En cas d’urgence, lâcher le produit et le laisser tomber au sol. Pour remplir au moyen d’huile pour chaîne 1. Pousser le milieu du bouchon d’huile ...

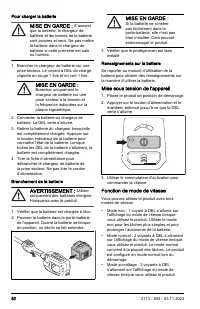

Page 20 - Mise sous tension de l'appareil

Pour charger la batterie MISE EN GARDE : S’assurer que la batterie, le chargeur de batterie et les bornes de la batterie sont propres et secs. Ne pas mettre la batterie dans le chargeur de batterie si cette première est sale ou humide. 1. Brancher le chargeur de batterie sur une prise secteur. Le vo...

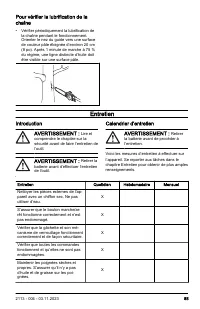

Page 23 - Entretien

Pour vérifier la lubrification de la chaîne • Vérifier périodiquement la lubrification de la chaîne pendant le fonctionnement. Orienter le nez du guide vers une surface de couleur pâle éloignée d’environ 20 cm (8 po). Après 1 minute de marche à 75 % du régime, une ligne distincte d’huile doit être v...

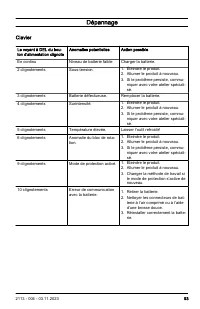

Page 31 - Dépannage; Clavier

Dépannage Clavier Le voyant à DEL du bou- ton d’alimentation clignote Anomalies potentielles Action possible En continu Niveau de batterie faible Charger la batterie. 2 clignotements Sous-tension. 1. Éteindre le produit.2. Allumer le produit à nouveau.3. Si le problème persiste, commu- niquer avec v...

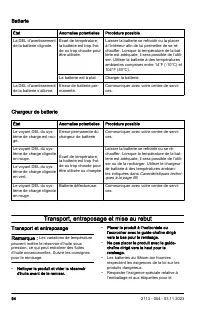

Page 32 - Transport, entreposage et mise au rebut; Transport et entreposage

Batterie État Anomalies potentielles Procédure possible La DEL d’avertissement de la batterie clignote. Écart de température, la batterie est trop froi- de ou trop chaude pour être utilisée. Laisser la batterie se refroidir ou la placer à l’intérieur afin de lui permettre de se ré- chauffer. Lorsque...

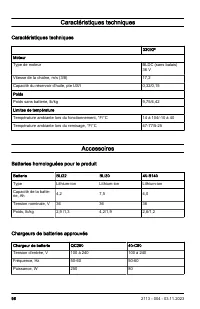

Page 34 - Caractéristiques techniques; Accessoires; Batteries homologuées pour le produit; Chargeurs de batteries approuvés

Caractéristiques techniques Caractéristiques techniques 330iKP MoteurType de moteur BLDC (sans balais) 36 V Vitesse de la chaîne, m/s (3/8) 17,2 Capacité du réservoir d’huile, pte US/l 0,32/0,15 PoidsPoids sans batterie, lb/kg 9,75/4,42 Limites de températureTempérature ambiante lors du fonctionneme...
