Honeywell T87K1007 - Mode d'emploi

Honeywell T87K1007 - Mode d'emploi, à lire gratuitement en ligne au format PDF. Nous espérons que cela vous aidera à résoudre toutes les questions que vous pourriez avoir. Si vous avez encore des questions, contactez-nous via le formulaire de contact.

Table des matières:

Page 2 – Terminal Designations; Wiring; Rc; Subbase and base installation
Page 3 – Operation; CO
Page 4 – Liste de contrôle avant l’installation; d’endommager le produit ou de constituer un danger.; Owner’s Manual

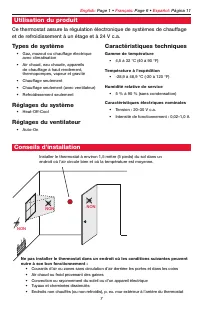

Page 5 – Types de système; Conseils d’installation

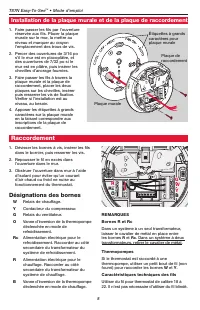

Page 6 – Désignations des bornes; Raccordement; Installation de la plaque murale et de la plaque de raccordement

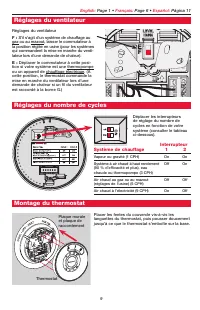

Page 7 – Montage du thermostat; Système de chauffage

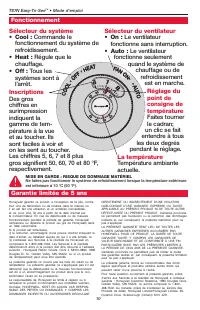

Page 8 – Fonctionnement
Page 9 – Designaciones de terminales; Cableado
Page 10 – Indicadores

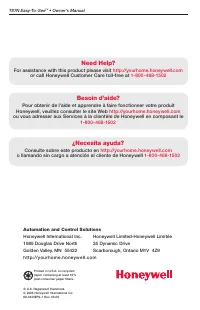

Page 11 – Automation and Control Solutions; For assistance with this product please visit

Chargement du manuel

Owner’s Manual

English: Page 1

Mode d’emploi

Français: Page 6

Manual de Uso

Español: Página 11

T87N Easy-To-See

The Round

® U.S. Registered Trademark. Patents pending.

• O

• H

EAT FAN O

N•

• A

69-1840EFS-1

The Round

Easy-To-See

Check package contents:

• Thermostat
• Wall anchors & screws (2 each)
• Owner's Manual
• Braille Card
• Large Print Subbase Switch Labels
• Coverplate

Before you begin, make sure

you have:

• No. 2 Phillips & small pocket screwdrivers
• Hammer
• Level (optional)
• Pencil
• Drill and bit (3/16” for drywall, 7/32”

for plaster)

MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed tube, do not

place the old control in the trash. Contact your local waste management authority for

instructions regarding recycling and proper disposal.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

Must be installed by a trained, experienced technician

Read these instructions carefully. Failure to follow these instructions

can damage the product or cause a hazardous condition.

Pre-installation checklist

« Chargement du manuel » signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.

Ce manuel vous a-t-il été utile ?

À propos de ce manuel

Marque: Honeywell
Modèle: T87K1007
Type de document: Mode d'emploi
Langue(s): Anglais, Espagnol, Français
Pages: 11
Taille du fichier: 4 MB
Format: PDF

Autres Manuels pour Honeywell T87K1007

Notice

Résumé

Page 2 - Terminal Designations; Wiring; Rc; Subbase and base installation

English: Page 1 • Français: Page 6 • Español: Página 11 1. Pull wires through wire hole. Position coverplate on wall, level and mark hole positions. 2. Drill holes (3/16” for drywall, 7/32” for plaster) and tap in supplied wall anchors. 3. Pull wire through coverplate and subbase, position over anch...

Page 3 - Operation; CO

English: Page 1 • Français: Page 6 • Español: Página 11 Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of five (5) years from the date of purchase by the consumer. If at any time during the warra...

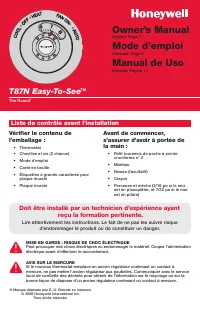

Page 4 - Liste de contrôle avant l’installation; d’endommager le produit ou de constituer un danger.; Owner’s Manual

Vérifier le contenu de l’emballage : • Thermostat• Chevilles et vis (2 chacun)• Mode d’emploi• Carte en braille• Étiquettes à grands caractères pour plaque murale • Plaque murale Avant de commencer, s’assurer d’avoir à portée de la main : • Petit tournevis de poche à pointe cruciforme n° 2 • Marteau...
