Honeywell RTH7500- Manuel d'utilisation
Honeywell RTH7500- Manuel d'utilisation, à lire gratuitement en ligne au format PDF. Nous espérons que cela vous aidera à résoudre toutes les questions que vous pourriez avoir. Si vous avez encore des questions, contactez-nous via le formulaire de contact.
Table des matières:

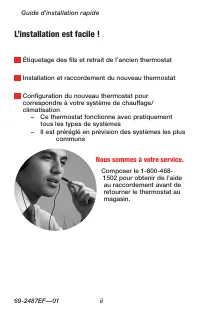

- Page 8 – L’installation est facile !; Nous sommes à votre service.

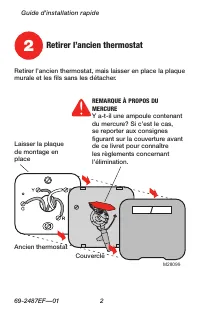

- Page 10 – Retirer l’ancien thermostat; REMARQUE À PROPOS DU; Ancien thermostat
- Page 11 – Étiqueter les fils; Étiquettes de fils

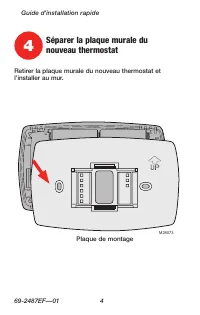

- Page 12 – Séparer la plaque murale du; Plaque de montage

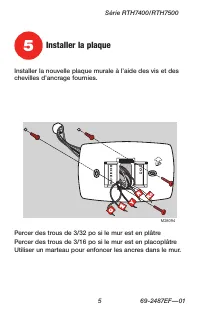

- Page 13 – Installer la plaque

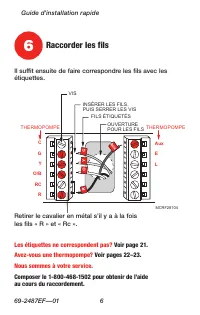

- Page 14 – Raccorder les fils; Les étiquettes ne correspondent pas?

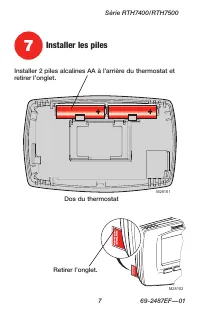

- Page 15 – Dos du thermostat; Installer les piles

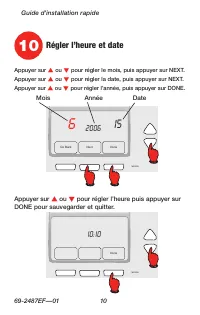

- Page 18 – Régler l’heure et date

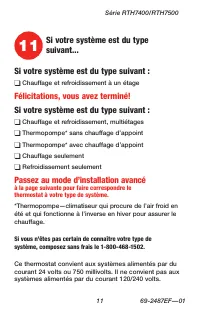

- Page 19 – à la page suivante pour faire correspondre le; Si votre système est du type

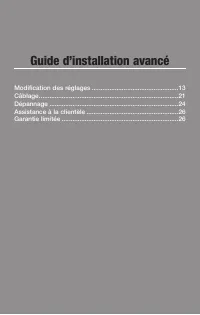

- Page 20 – Guide d’installation avancé

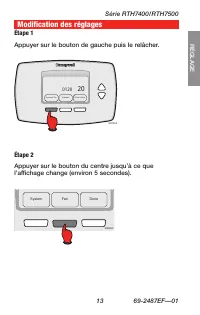

- Page 21 – Étape 1; Appuyer sur le bouton de gauche puis le relâcher.; Étape 2; Modification des réglages

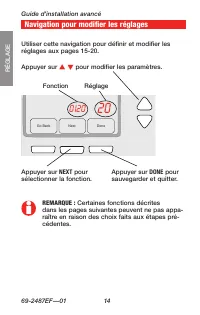

- Page 22 – Navigation pour modifier les réglages

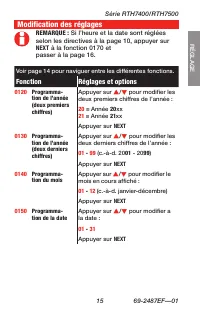

- Page 23 – Si l’heure et la date sont réglées; Fonction; tion de l’année
- Page 28 – Appuyer sur; enregistrer les modifications et quitter le

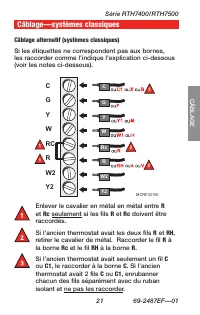

- Page 29 – Câblage—systèmes classiques

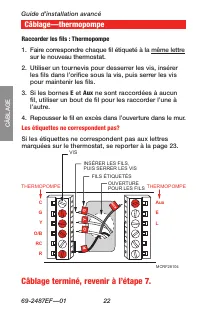

- Page 30 – Raccorder les fils : Thermopompe; Câblage—thermopompe

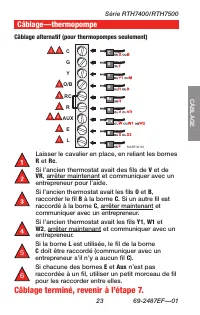

- Page 31 – Câblage alternatif (pour thermopompes seulement)

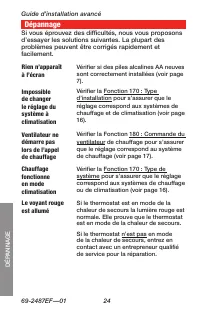

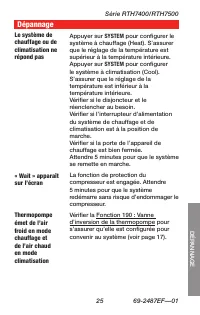

- Page 32 – Dépannage; Si vous éprouvez des difficultés, nous vous proposons

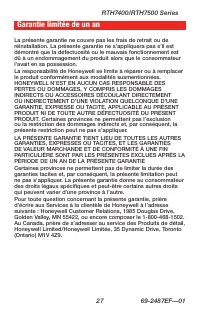

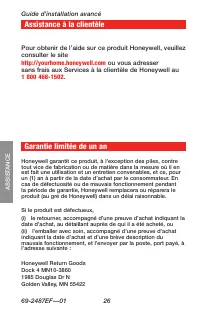

- Page 34 – Assistance à la clientèle; Pour obtenir de l’aide sur ce produit Honeywell, veuillez; Garantie limitée de un an

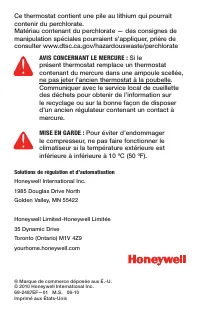

- Page 36 – AVIS CONCERNANT LE MERCURE :; Si le

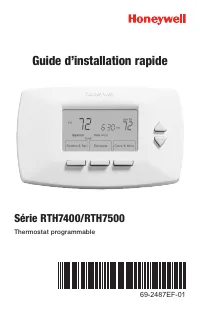

RTH7400/RTH7500 Series
Programmable Thermostat
Quick Installation Guide
69-2487EF-01
„Téléchargement du manuel“ signifie que vous devez attendre que le fichier soit complètement chargé avant de pouvoir le lire en ligne. Certains manuels sont très volumineux, et le temps de chargement dépend de la vitesse de votre connexion Internet.
Résumé
69-2487EF—01 ii Guide d’installation rapide L’installation est facile ! Étiquetage des fils et retrait de l’ancien thermostat Installation et raccordement du nouveau thermostat Configuration du nouveau thermostat pour correspondre à votre système de chauffage/ climatisation – Ce thermostat fonctionn...
69-2487EF—01 2 Guide d’installation rapide Retirer l’ancien thermostat, mais laisser en place la plaque murale et les fils sans les détacher. 2 Retirer l’ancien thermostat M28099 REMARQUE À PROPOS DU MERCURE Y a-t-il une ampoule contenant du mercure? Si c’est le cas, se reporter aux consignes figura...

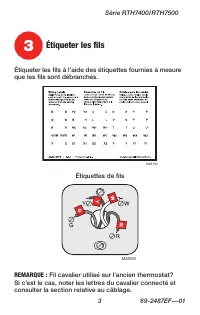

3 69-2487EF—01 Série RTH7400/RTH7500 Étiqueter les fils à l’aide des étiquettes fournies à mesure que les fils sont débranchés. 3 Étiqueter les fils Étiquettes de fils M28100 M28093 REMARQUE : Fil cavalier utilisé sur l’ancien thermostat? Si c’est le cas, noter les lettres du cavalier connecté et co...
